• Характеристики

  Среда	Жидкая, газообразная
  Тип давления:	Относительное давление
  Диапазон измерения	0 bar ... 0,25 bar
  Рабочая температура	–20 °C ... +150 °C
  Выходной сигнал	4 мА ... 20 мА, 2-проводной
  Сертификат EHEDG	✔

• Производительность

  Нелинейность	≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2
  Точность	≤ ± 0,5 % интервала
  Неповторяемость результатов измерений	≤ ± 0,1 % интервала
  Время настройки (10–90 %)	≤ 10 ms
  Долговременный дрейф/стабильность за год работы	≤ 0,2 % интервала
  Температурные коэффициенты в диапазоне номинальных температур	Средний ТК нулевой точки: ≤ 0,2 % интервала/10 К для диапазонов измерения от 0–0,6 бар до 0–25 бар, Средний ТК нулевой точки: ≤ 0,25 % интервала/10 К для диапазона измерения 0–0,4 бар, Средний ТК нулевой точки: ≤ 0,4 % интервала/10 К для диапазона измерения 0–0,25 бар, Средний ТК интервала ≤ 0,2 % интервала /10 К
  Диапазон номинальных температур	0 °C ... +80 °C

• Механика/электроника

  Технические подключения	Конический штуцер (DIN 11851) DN 50 с пазовой накидной гайкой
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4435
  Внутренняя передаваемая жидкость	Синтетическое масло, соответствующее требованиям FDA
  Материал корпуса	Нержавеющая сталь 1.4571
  Тип подключения	Угловой штекер (DIN EN 175301-803 A), IP65
  Напряжение питания	10–30 В DC 14–30 В DC при выходном сигнале 0–10 В 11 В DC ... 30 В DC при выходном сигнале 4 мА ... 20 мА и полевом корпусе
  Электробезопасность	Защита от перенапряжения: 36 В DC Устойчивость к короткому замыканию: QA относительно M Защита от инверсии полярности: L+ относительно M Класс защиты: III
  Пропадание напряжения питания	500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии)
  Соответствие требованиям ЕС	Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3
  Вес датчика	Ок. 500 g
  Уплотнение	Без уплотнения
  Тип защиты	IP65
  Класс защиты III	✔

• Данные окружающей среды

  Температура окружающей среды	–20 °C ... +80 °C
  Температура хранения	–40 °C ... +100 °C
  Устойчивость к сотрясениям	500 g согласно IEC 60068-2-27 (механические удары)
  Устойчивость к вибрации	15 g согласно IEC 60068-2-6 (вибрации при резонансе)

• Классификации

  ECl@ss 5.0	27200614
  ECl@ss 5.1.4	27200614
  ECl@ss 6.0	27200614
  ECl@ss 6.2	27200614
  ECl@ss 7.0	27200614
  ECl@ss 8.0	27200614
  ECl@ss 8.1	27200614
  ECl@ss 9.0	27200614
  ETIM 5.0	EC002476
  ETIM 6.0	EC002476
  UNSPSC 16.0901	41112410

Показать всё Скрыть всё

Технические чертежи

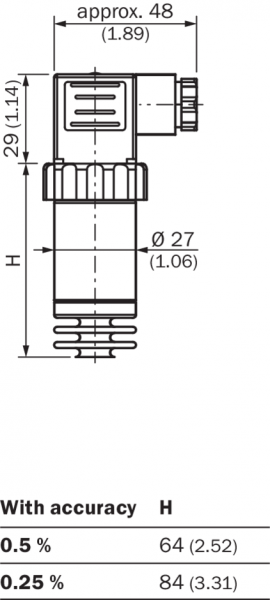

Габаритный чертеж Корпус с угловым штекером (DIN 175301-803 A), IP65 Тип подключения Вид: Галерея Список Показать всё Скрыть всё
