• Характеристики

  Технология	Отражательная световая завеса
  Минимальный размер детектируемого объекта (MDO)	Параллельные лучи, 35 mm
  Расстояние между лучами	30 mm
  Количество лучей	13
  Высота контроля	360 mm

• Производительность

  Максимальная дальность сканирования	2 m
  Минимальная дальность сканирования	≥ 110 mm
  Дистанция работы	1,3 m
  Оценка	Параллельные лучи, < 80 ms 1)

  • 1) С омической нагрузкой.

• Интерфейсы

  Переключающий выход	1 x PNP 1)
  Тип подключения	Кабель с разъемом M12, 4-конт.
  Вход рабочего светодиода	PNP
  Входной ток	12 mA

  • 1) Q.

• Механика/электроника

  Длина волны	650 nm
  Напряжение питания UV	Пост. ток 15 V ... 30 V 1)
  Потребляемый ток передатчика	< 45 mA
  Остаточная пульсация	< 5 Vss
  Выходной ток Iмакс.	≤ 100 mA
  Выходная нагрузка емкостная	100 nF
  Выходная нагрузка индуктивная	1 H
  Время инициализации	0,6 s
  Размеры (Ш x В x Г)	19,2 mm x 429,8 mm x 36,6 mm
  Материал корпуса	Алюминий
  Индикация	LED
  Тип защиты	IP54
  Схемы защиты	Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
  Вес	450 g
  Лицевая панель	PMMA
  Выходной режим	Q «ТЕМНО» 2)
  Потребляемый ток рабочего светодиода	10 mA 1)

  • 1) Типовые значения.
  • 2) Q = активно, если прерван, как минимум, один луч, /Q = активно, если все лучи свободны.

• Данные окружающей среды

  Класс защиты	III
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–10 °C +55 °C
  Диапазон температур при хранении	–40 °C +70 °C
  Виброустойчивость	5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
  Устойчивость к сотрясениям	10 g / DIN EN 60068-2-29 / 16 ms

• Классификации

  ECl@ss 5.0	27270910
  ECl@ss 5.1.4	27270910
  ECl@ss 6.0	27270910
  ECl@ss 6.2	27270910
  ECl@ss 7.0	27270910
  ECl@ss 8.0	27270910
  ECl@ss 8.1	27270910
  ECl@ss 9.0	27270910
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

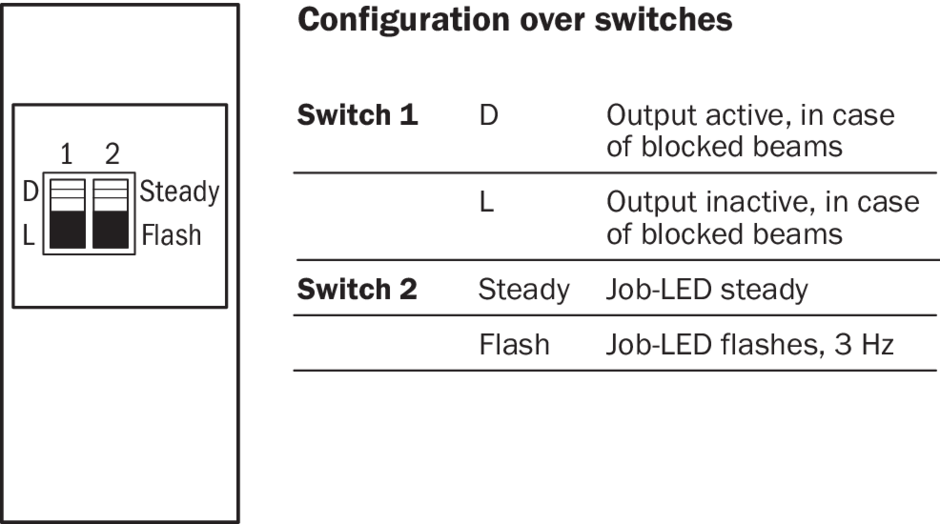

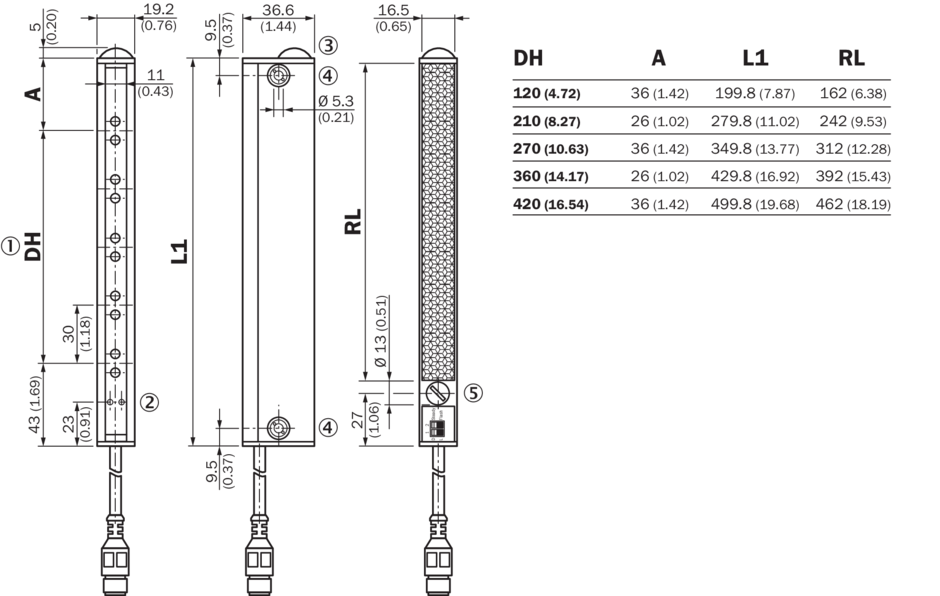

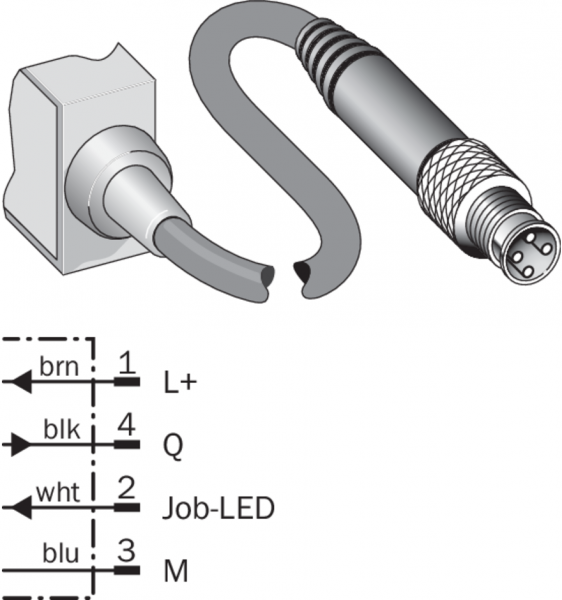

Габаритный чертеж PLG3 Варианты настройки PLG3 тип и схема подключения специальные функции Вид: Галерея Список Показать всё Скрыть всё
