• Характеристики

  Тип системы	Наведение робота
  Области применения	Локализации объекта 2D
  Характеристики системы	Легко параметрируемый автономный датчик для локализации деталей с помощью 2D измерений
  Источник света	Светодиоды подсветки: – (заказываются отдельно как принадлежность)Лазерный целеуказатель: видимый красный свет (λ = 630–680 нм)
  Класс лазера	1, соответствует 21 CFR 1040.10, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
  Принцип локализации	Сравнение формы
  Разрешение датчика	1.280 px x 1.024 px (1,3 Mpixel)
  Оптический формат	S-mount, 1/1,8"

• Производительность

  Время локализации	< 0,5 секунды для первой детали в изображении, < 100 мс для последующих деталей в изображении
  Точность локализации	± 0,5 мм, ± 0,1°
  Данные вывода	X, Y (мм), вращение вокруг Z (в градусах)

• Интерфейсы

  Пользовательский интерфейс

  Веб-сервер

• Механика/электроника

  Соединения	Один 17-контактный штекер М12 (последовательный, входы/выходы, источник питания) 1 шт. М8, 4-контактная розетка ((USB, не используется) 2 шт. М12, 8-контактная розетка (типа «гигабит Эзернет», используется только одно подключение) Один 4-контактный штекер М12 (внешнее освещение)
  Напряжение питания	12 V ... 24 V, ± 20 %
  Потребляемая мощность	10 W, ± 20 %
  Материал корпуса	Алюминиевое литье
  Цвет корпуса	Светло-голубой (RAL 5012)
  Размеры, система (Д x Ш x В)	108 mm x 63 mm x 46 mm (только корпус без объектива и защитного кожуха)
  Вес	430 g
  Тип защиты	IP65 1)

  • 1) С использованием колпака и штекера.

• Данные окружающей среды

  Диапазон температур при работе	0 °C ... +50 °C 1)
  Диапазон температур при хранении	–20 °C ... +70 °C 1)
  Устойчивость к сотрясениям	EN 60068-2-27:2009-05
  Устойчивость к вибрации	EN 60068-2-6:2008-02

  • 1) Относительная влажность воздуха : 0 ... 90 % (без образования конденсата).

• Классификации

  ECl@ss 5.0	27381501
  ECl@ss 5.1.4	27381501
  ECl@ss 6.0	27381590
  ECl@ss 6.2	27381590
  ECl@ss 7.0	27381590
  ECl@ss 8.0	27381590
  ECl@ss 8.1	27381590
  ECl@ss 9.0	27381590

Показать всё Скрыть всё

Технические чертежи

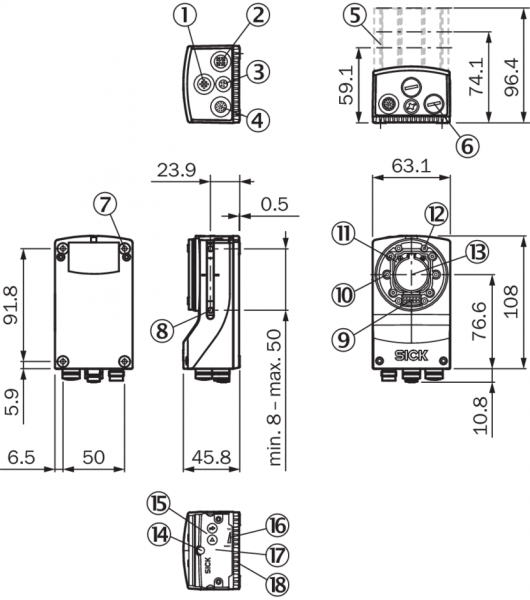

Dimensional drawing Вид: Галерея Список Показать всё Скрыть всё
