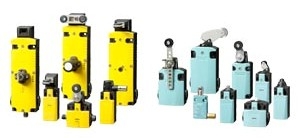

Позиционные выключатели
Назначение:
Позиционные выключатели контролируют механические перемещения и преобразуют их в электрические сигналы. Они могут использоваться для функций сигнализации и в цепях безопасности.
Конструкция:
Позиционные выключатели 3SE5 состоят из корпуса с коммутаионным элементом и привода. Контакты коммутационного механизма приводятся в действие приводом (толкателем) выключателя.
Области применения:
• Подъемно-транспортная техника
• Автомобильная промышленность
• Деревопереработка
• Технологические процессы
• Роботы
• Производство распределительных шкафов
• Блокировка защитных дверей
• Складское хозяйство
Общие преимущества:
• Модульный дизайн (сменные привода)
• Различные варианты монтажа на поверхность
• Пластиковые и металлические корпуса
• Степень защиты от IP10 до IP 67
• Соответствуют IEC 60947-5-1

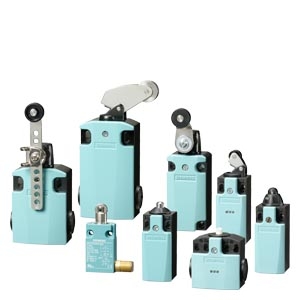

Стандартные позиционные выключатели
Основные преимущества:
• Быстрое подключение в соответствии с EN 50047 (для пластиковых корпусов)
• Быстрая установка приводов защелкиванием (установка головки привода возможна с шагом
22.5°)
• Опционально светодиоды (LED) в корпусе для первичной диагностики
• Возможность интеграции в ASIsafe
• Опционально исполнение ATEX и повышенная стойкость к коррозии

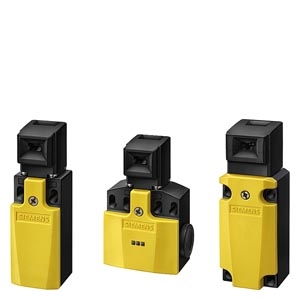

Позиционные выключатели с раздельным приводом
Основные преимущества:
• Одинаковый корпус позиционных выключателей 3SE5 с раздельным приводом и стандартных
позиционных выключателей. Блокирующий элемент привода (головка) поворачивается на 90°
• Интеграция в ASIsafe
• Опционально светодиоды (LED) для повышения безопасности и первичной диагностики
• Опционально ATEX и повышенная антикоррозийная стойкость

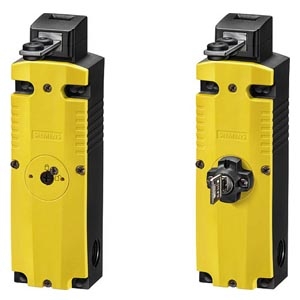

Позиционные выключатели с блокировкой:
Позиционные выключатели 3SE5 с блокировкой состоят из коммутационного элемента (основной модуль) с электромеханической блокировкой и блокирующего элемента привода (головки). Блокирующий элемент привода (головка) поворачивается на 90°
Основные преимущества:
• Повышенная безопасность – большое усилие блокировки привода: 2600 N (металлический корпус), 1300 N (пластиковый корпус)
• Низкие потери энергии = 170 mA (прямое подключение в сеть ASI)
• Большое количество дополнительных вариантов готовых решений
• 2-x и 3-х контактное исполнение как стандарт
• Интеграция в ASIsafe
• Опционально светодиоды (LED) для повышения безопасности и первичной диагностики

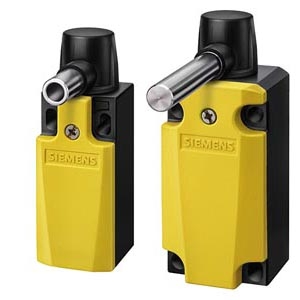

Позиционные выключатели со стержнем (Hinge switch)
Основные преимущества:
• Корпус как у стандартных позиционных выключателей.
• Интеграция в ASIsafe
• Опционально светодиоды (LED) для повышения безопасности и первичной диагностики Опционально ATEX и повышенная антикоррозийная стойкость
Позиционные выключатели «SIRIUS detection» с ASIsafe
Аппараты идеально интегрируются в систему AS-Interface.
Основные преимущества:
• Быстрое и простое подключение к сети AS-i через разъем M12
• Электронные компоненты ASIsafe интегрированы в корпус (низкие потери энергии <60mA)
