Подключение аналоговых датчиков

• Служит для подключения пассивных омических сенсоров и аналоговых датчиков генерирующих сигнал напряжения или тока.
• Разрешающая способность преобразователя - 14 бит.
• Содержит 4 аналоговых входа с общей клеммой GND.
• Для питания омических сенсоров (Ni, Pt, TC, TZ, и под.) на клеммной плате модуля имеется опорное напряжение 5,4 V (клемма Uref ), сенсоры запитываются с этого выхода; нет необходимости в дополнительном источнике питания.
• Входы конфигурируемы в программе IDM, независимы, как напряжения (U) так и токовые (I), и двухпроводной ввод омического сенсора (RTD).
• Красный LED диод на лицевой панели указывает величину аналогового входа за границами пределов измерения (перенапряжение или низкое напряжение, или размыкание выходов).

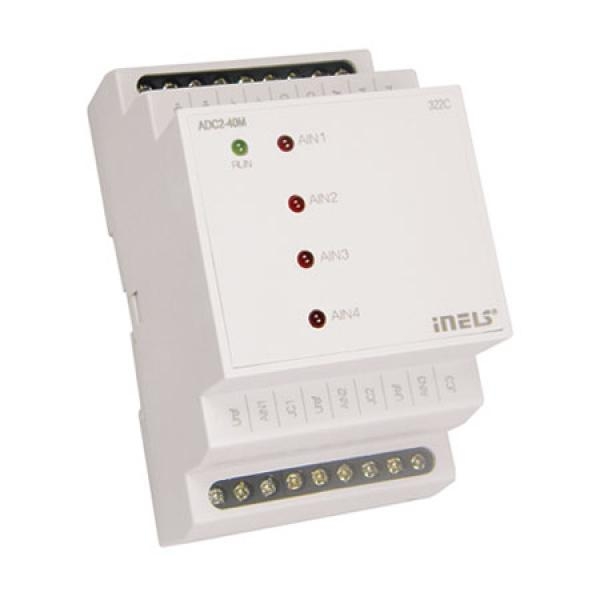

• ADC2-40M в исполнении 3 Modul предназначен для размещения, на DIN рейке EN60715.
