Высокопроизводительные преобразователи SINAMICS S

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

Преобразователи в шкафном исполнении Sinamics S120 CM

Код: SINAMICS S120
Связатся с нами: 067 285 7770

В корзину

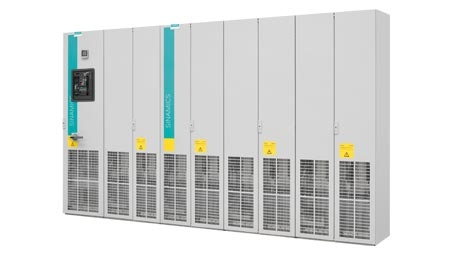

Преобразователи в шкафном исполнении Sinamics S120 CM



Преобразователи в шкафном исполении Sinamics S120

Описание

Преобразователи Sinamics S120 в шкафном исполнении особенно хорошо подходят для задач с синхронизированным движением нескольких осей. Отдельные шкафные модули подобно модулям книжного формата имеют общую DC-шину и выпрямитель. Подобная конфигурация позволяет эффективно организовать энергетический обмен между отдельными осями и является экономически более выгодной. Работающие в генераторном режиме оси питают остальные - в некоторых случаях это позволяет выбрать модуль питания меньшей мощности. Модульная концепция построения привода позволяет создавать из нескольких моторных и линейных модулей мощные одноосевые решения до 4,5 мВт при 24-пульсном питании.


Технические данные

Питание для Sinamics S120 в шкафном исполнении осуществляется через сети 3AC 380В - 3AC 690В. Класс защиты варьируется от IP20 до IP54.

Модуль

Функция

Диапазон мощностей

Моторный Модуль

Инвертер для мотора

340 - 480 В:
1,6 кВт - 800 кВт / 3000 кВт *)
500 - 690 В:
75 кВт - 1200 кВт / 4500 кВт *)

Модуль питания Basic

Постоянное нерегулируемое питание промежуточного контура через 6-пульсную мостовую схему

380 - 480 В:
200 кВт - 900 кВт / 3500 кВт *)
500 - 690 В:
250 кВт - 1500 кВт / 5800 кВт *)

Модуль питания Active

Модули питания/рекуперации с автономным управлением (с IGBT в прямом и обратном
направлении) для выработки регулируемого напряжения промежуточного контура

380 - 480 В:
132 кВт - 900 кВт / 3500 кВт *)
500 - 690 В:
560 кВт - 1400 кВт / 5400 кВт *)

Модули торможения

Экономически-выгодная замена блоку рекуперации в случае возникновения генераторного режима

380 - 480 В: 500 кВт, 1000 кВт
500 - 600 В: 550 кВт, 1100 кВт
660 - 690 В: 630 кВт, 1200 кВт

Модуль Line Connection

Модуль для присоединения модулей питания к силовой сети, содержащий коммутационную аппаратуру

380 - 480 В:250 A - 3200 A
500 - 690 В: 280 A - 3200 A

*) при параллельном подключении

Преимущества

  • Преобразователи Sinamics S120 в шкафном исполнении благодаря модульной структуре и широкому набору опций позволяют создать решение полностью отвечающее задачам заказчика. Чрезвычайно компактная компоновка уменьшает занимаемое место и затраты на монтаж
  • Больше вариантов компановки благодаря разделению управляющего и силовых модулей
  • До 6 векторных осей могут управляться одним управляющим модулем. Помимо экономической эффективности этого решения оно позволят совершать высокоточную синхранизацию и коммуникацию между несколькими приводными осями, тем самым разгружая верхний уровень полевых сетей
  • DRIVE-CLiQ - новый протокол передачи данных используемый для коммуникации приводных объектов таких как: моторы, компоненты привода, модули энкодеров и пр.
  • Свободно распространяемые программные пакеты SIZER и STARTER позволяют осуществить проектирование, пусконаладку и диагностику привода
  • Функции безопасности Safety Integrated  STO и SS1

Область применения

  • Sinamics S120 в шкафном исполнении особенно подходят для задач, где требуется согласованная работа нескольких приводных осей. Например:
  • Бумагоделательные машины, меловальные станки, намотчики
  • Приводы металлопрокатного завода, рольганги, металлообрабатывающие линии
  • Крановое применение
  • Испытательные стенды для механизмов и приводов
  • Печатные машины
  • Текстильные линии
  • Буровые установки
