2) Значение действительно при учете точных данных по длине измерительного троса на один оборот (находится на этикетке тросового механизма).
3) Отображаемые значения являются округленными.
4) Пример расчета для PRF08 с HTL/push pull: 200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 2 000 (импульсов на один оборот) = 0,1 мм (разрешение комбинации троса и энкодера).
1) После истечения этого времени можно считывать действительные положения.
2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
3) Значение относится только к встроенному энкодеру.

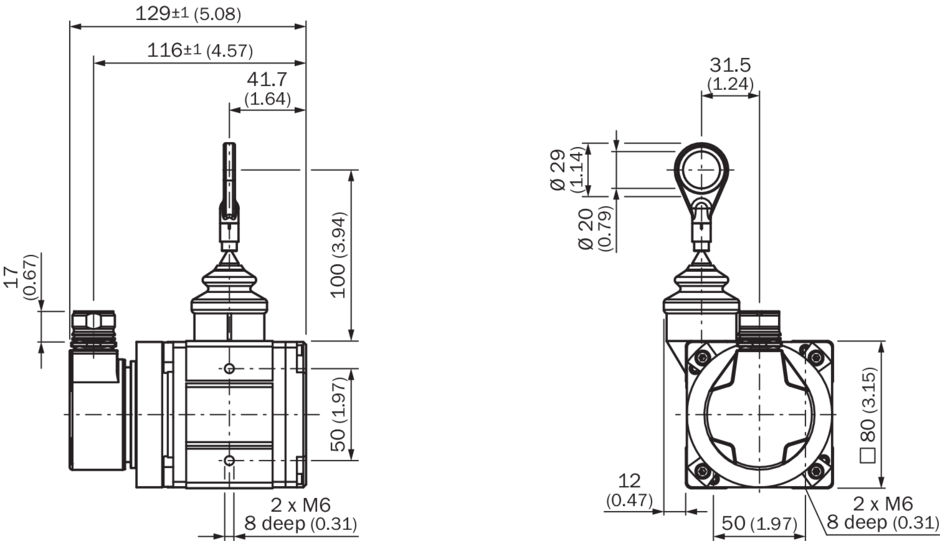

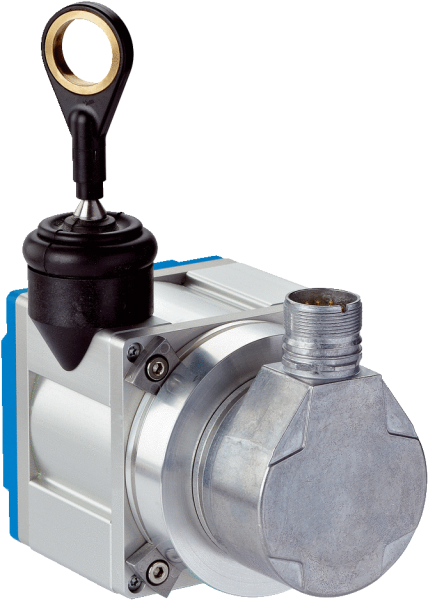

Алюминий (анодированный), цинковое литье под давлением
Длина вытянутого троса на один оборот
200 mm 1)
Усилие возвратной пружины
6 N ... 14 N 2)
Срок службы тросового механизма
Typ. 1 Млн циклов 3) 4)
Фактическая длина вытянутого троса
2,2 m
Диаметр измерительного троса
1,35 mm
Ускорение троса
40 m/s²
Скорость регулирующего воздействия
10 m/s
Установленный энкодер
DFS60
Количество импульсов на один оборот
2.000 5)
Установленный механизм
MRA-F080-102D2
Артикул механизма
6028625
1) Отображаемые значения являются средними значениями. Точное указание длины приведено на этикетке тросового механизма.
2) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
3) Один цикл состоит из размотки и намотки троса.
4) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
5) Встроенные энкодеры DFS60 по умолчанию запрограммированы на заданные количество штрихов и интерфейс. С помощью наших программирующих устройств для энкодера DFS60, приобретаемых отдельно, можно настроить электрический интерфейс (TTL/HTL), а также количество штрихов (макс. 10 000 штрихов) в соответствии с потребностями заказчика.
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3
Класс защиты корпуса энкодера
IP67
Класс защиты механизма
IP64
Ударопрочность
60 g, 6 ms (согласно EN 60068-2-27)
Диапазон частоты вибростойкости
20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
Диапазон рабочих температур (энкодер)
–30 °C ... +70 °C
Диапазон рабочих температур (механизм)
–30 °C ... +70 °C
Диапазон рабочих температур (комбинация)
Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
