| Характеристики |

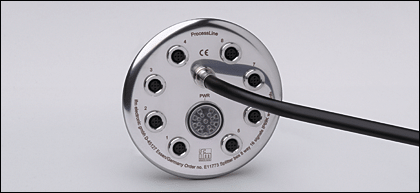

| Распределительная коробка |
| Кабель |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 10...36 DC |
| макс. допустимая токовая нагрузка - в общем [A] | | 6 |
| макс. допустимая токовая нагрузка - для вставоч.блока [A] | | 4 |
| Класс защиты | | III |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -5...70 |
| Степень защиты | | IP 69K *) |
| Испытания / одобрения |
| MTTF [лет] | | 2487 |
| Механические данные |
| места для кабельных подключений | | M12 |
| Исполнение | | 8 |
| Материал | | нерж. сталь V4A |
| Вес [kg] | | 2,552 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | 16 x жёлтых |
| Рабочий режим LED | | зелёный |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PUR (полиуретан) / PVC (поливинилхлорид) / 10 m; 3 x 0,75 mm² + 16 x 0,34 mm²; Ø 11 mm; без силикона |
| Цвет кожуха | | чёрный |
Назначение жил кабеля при подключении E11775 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BK | чёрный | | BN | коричневый | | BU | синий | | GN | зелёный | | GY | серый | | PK | розовый | | RD | красный | | VT | фиолетовый | | WH | белый | | YE | желтый |
|  | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | защитная кожух для разъема М12 |
| Примечания |
| Примечания | | | Внешний источник напряжения согласно PELV | | *) Неиспользуемые разъемы должны быть закрыты заглушками (E70297; необходимый момент затяжки 0.8 Нм) для обеспечения заявленной степени защиты корпуса. |
|
| Упаковочная величина [штука] | | 1 |
|
