Показать всё Скрыть всё

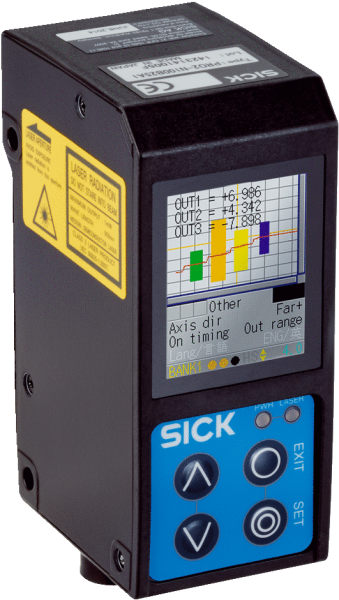

• Характеристики

  Объект измерения

  Естественные объекты

• Производительность

  Диапазон измерения	75 mm ... 125 mm
  Ширина диапазона измерения (при расстоянии измерения)	17 mm (75 mm) 22 mm (100 mm) 27 mm (125 mm)
  Точность воспроизведения	25 µm, направление х 1) 2) 2 µm, направление z
  Линейность	Направление х ± 170 µm ... ± 270 µm 3) 4) Направление z ± 50 µm
  Точность	Направление х ± 850 µm ... 1.350 µm Направление z ± 500 µm
  Оценка	≥ 5 ms 5)
  Источник света	Лазер, красный
  Класс лазера	2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	0,3 mm x 32 mm
  Доп. функция	Таймер (задержка включения/выключения, программируемый интервальный таймер, состояние выкл), Усреднение 1 ... 1.023, Чувствительность (регулируемая), Измерительные функции (сечение, высшая точка, низшая точка, ширина, положение высшей точки, положение низшей точки, положение кромки, подсчет кромок, наклон, площадь, длина, диаметр)

  • 1) Типичное значение, реальное значение зависит от настроек и условий окружающей среды. Подробности см. в разделе «зона действия».
  • 2) Измерение на 90 % отражения (керамика, белая), для OD25-x измерение на зеркале, выбранная установка среднего значения: 256, постоянные условия окружающей среды.
  • 3) Измерение на 90 % отражения (керамика, белая).
  • 4) Постоянные условия окружающей среды.
  • 5) Типичное значение, режим высокого разрешения.
  • 6) Длина волны: 655 нм, макс. мощность: 1 мВт.

• Интерфейсы

  Последовательный ✔ , RS-485 Скорость передачи данных 9,6 kbit/s ... 4 Mbit/s, полудуплекс
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 300 Ω) 1)
  Переключающий выход	3 x PNP 2)
  Внешний вход	Возможности выбора: банк памяти, триггер, удержание, сброс, лазер выкл и смещение

  • 1) 24 мА при замерах вне диапазона измерения.
  • 2) Макс. выходной ток 100 мА.

• Механика/электроника

  Напряжение питания UV	DC 12 В (–5 %) ... DC 24 В (+10 %) 1)
  Потребляемая мощность	≤ 180 mA
  Время на разогрев	≤ 30 min
  Материал корпуса	Цинковое литье под давлением
  Материал переднего окна	Polycarbonat (PC)
  Тип подключения	Розетка, HRS, 12-контактная (ввод/вывод, питание)
  Индикация	2 LEDs (Рабочее состояние, Лазер включен/выключен) Точечно-матричный дисплей
  Вес	Ок. 300 g
  Габариты	40 mm x 60 mm x 94,5 mm
  Тип защиты	IP67
  Класс защиты	III

  • 1) При использовании аналогового выхода напряжения выходной сигнал снижен до DC 18 В (–5 %) ... DC 24 В (+10 %).

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +40 °C, Рабочая температура UВ = 24 В
  Диапазон температур при хранении	–20 °C ... +60 °C
  Макс. отн. влажность воздуха (без образования конденсата)	85 %
  Температурный дрейф	± 0,05 % FS/K (FS = Full Scale = диапазон измерения датчика)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая)
  Ударопрочность	50 G (оси x, y, z по 3 раза каждая)

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

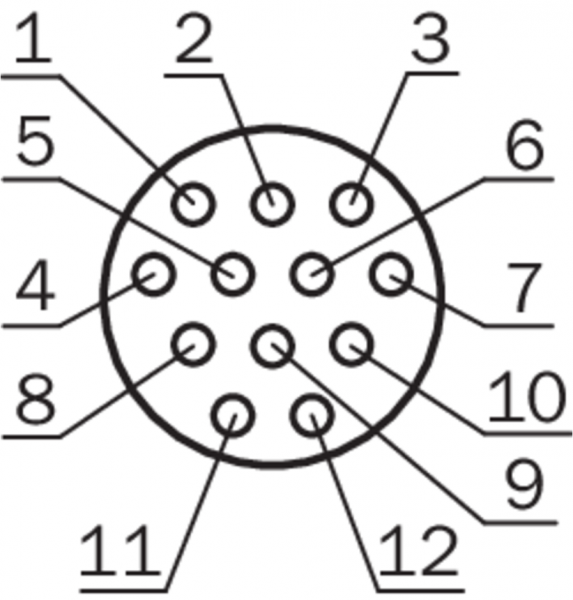

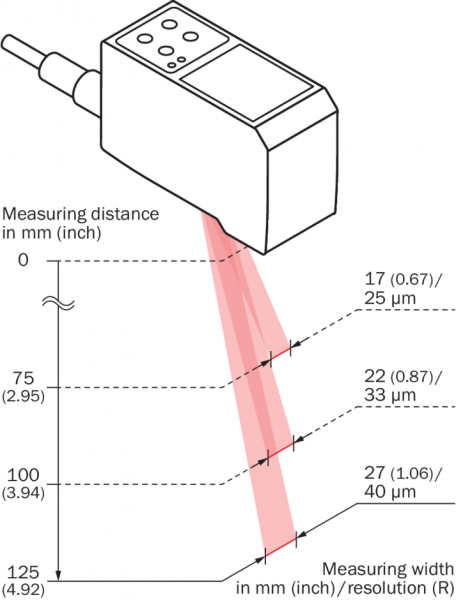

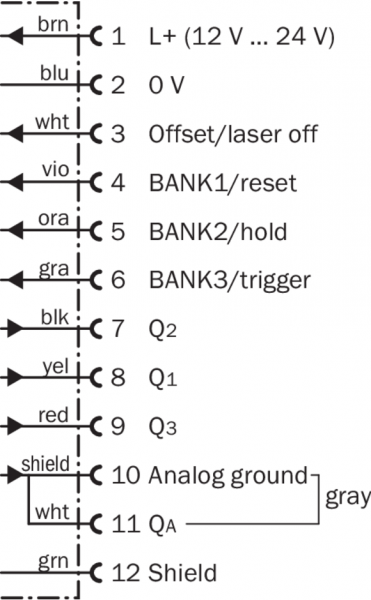

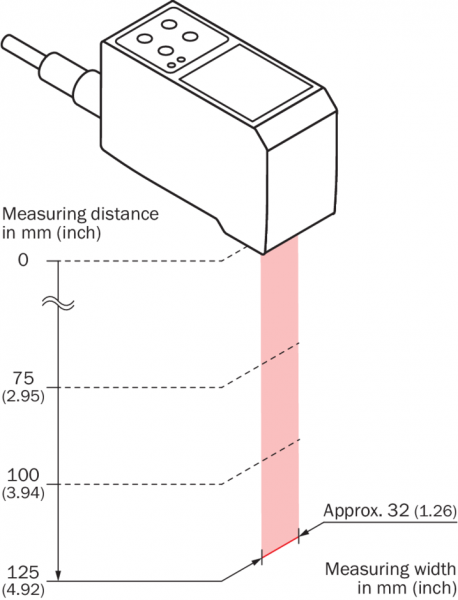

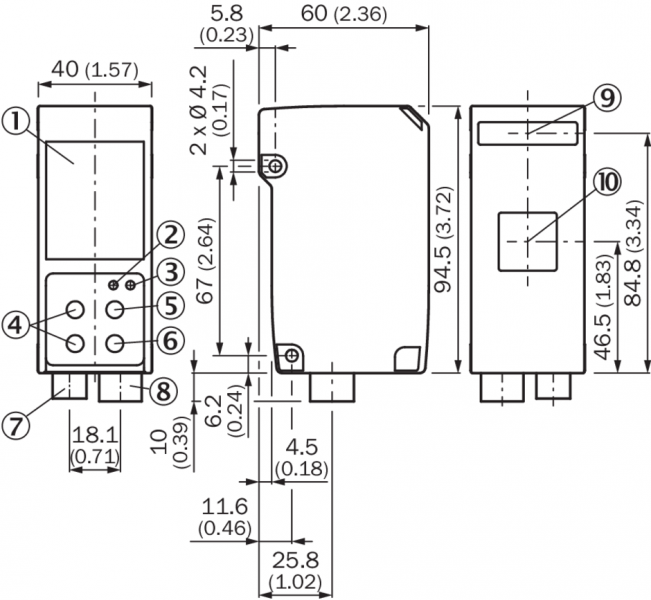

Габаритный чертеж поле видимости: радиус передачи поле видимости: область приема Тип подключения Схема соединений Вид: Галерея Список Показать всё Скрыть всё
