| Характеристики |

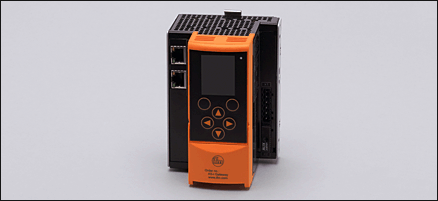

| Интерфейсный шлюз Profinet |
| Установка корпуса на DIN-рейку |
| AS-i головное устройство "master" |
| Интерфейс Ethernet с динамическим веб-интерфейсом для конфигурации и диагностики с возможностью удаленного обслуживания |
| Profinet RT класс прибора B |
| Цветной светодиодный дисплей |
| Питание прибора от 24 V или AS-i (AS-i Bus 1) |
| Область применения |
| Применение | | Используется как шлюз AS-i Profinet |
| Электронные данные |
| Количество AS-i мастеров | | 2 |
| Рабочее напряжение [V] | | 18...32 DC (AUX) / 21...31,6 DC (AS-i) |
| Stromaufnahme aus 24 V DC und AS-i [mA] | | < 500 (24 V) / < 10 aus AS-i 1 / < 10 aus AS-i 2 |
| Stromaufnahme aus AS-i (ohne externe Versorgung) [mA] | | < 500 aus AS-i 1 / < 10 aus AS-i 2 |
| Разделение потенциалов | | да |
| Выходы |
| Внешний источник питания | | в соответствии с PELV |
| интерфейсы |
| Интерфейс для программирования | | Ethernet; RJ 45; 10/100 MBaud |
| Интерфейс передачи данных | | Profinet RT Класс прибора B, 100 MBaud |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...60 |
| Температура хранения [°C] | | -20...70 |
| Степень защиты | | IP 20 |
| AS-i классификация |
| AS-i версия | | 3.0 |
| AS-i профиль | | M4 |
| AS-i сертификат | | 97301 |
| Механические данные |
| Материал | | алюминий с порошковым покрытием; стальной лист оцинкованная; Makrolon |
| Вес [kg] | | 0,748 |
| Дисплеи / Элементы управления |
| Индикация | | |
| Функции дисплея LED | | 1 x красный / зеленый (комбинированный светодиод) |
| электрическое подключение |
Назначение жил кабеля при подключении AC1402 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (входят в комплект) | | Контактные зажимы |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
