| Характеристики |

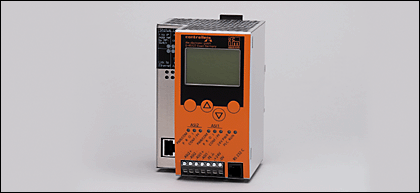

| AS-i Ethernet / IP Controller E |
| Установка корпуса на DIN-рейку |
| Мастер c полным набором сервисных функций |
| графический дисплей |
| Область применения |
| Применение | | Работа в качестве децентрализованного контроля and Ethernet IP Gateway / Web-Server |
| Электронные данные |
| Количество AS-i мастеров | | 2 |
| Рабочее напряжение [V] | | 24 DC |
| Суммарное потребление тока от AS-i [mA] | | < 10 |
| Ток потребления от сети 24 В DC [mA] | | < 400 |
| Мощность [VA] | | < 10 |
| Программное обеспечение / Программирование |
| ПЛК-запоминающее устройство для прикладной программы [Kwords] | | 128 |
| интерфейсы |
| Интерфейс для программирования | | RS-232 C; RJ11; 9600...115200 Baud. galvanisch getrennt |
| IT функция | | Web-Server (1,4MB); E-mail client; FTP; Telnet; Modbus/TCP |
| Интерфейс передачи данных | | EtherNet/IP; IP 10/100 MBaud *) |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...60 |
| Температура хранения [°C] | | -20...70 |
| Степень защиты | | IP 20 |
| AS-i классификация |
| AS-i версия | | 2.1 + 3.0 |
| AS-i профиль | | M4 |
| AS-i сертификат | | в стадии разработки |
| Механические данные |
| Материал | | алюминий; стальной лист оцинкованная |
| Вес [kg] | | 0,549 |
| Дисплеи / Элементы управления |
| Индикация | | |
| Функции дисплея LED | | 3 x красный; 4 x зелёный; 2 x жёлтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC1337 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | *) Протокол CIP
Ethernet / IP группа 2 и группа 3 Сервер |
|
| Упаковочная величина [штука] | | 1 |
|
