| Характеристики |
| Блок питания |

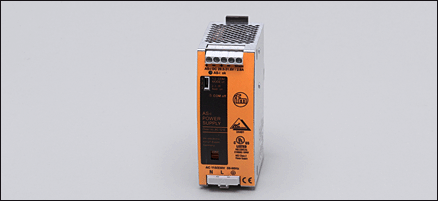

| AS-i блок питания 115/230V AC |
| Встроенная функция разделения данных |
| Перемычка для отключения обмена информацией по AS-i |
| NEC Class II Power Source |
| 85 Вт |
| Область применения |
| Применение | | AS-i питающее напряжение для датчиков, приводов и модулей |
| Электронные данные |
| Диапазон напряжения на входе [V] | | 85...132 AC / 184...264 AC |
| Номинальное напряжение [V] | | 115 / 230 AC *) |
| Номинальная частота [Hz] | | 47...63 |
| Выходное напряжение (AS-i) [V] | | 29,5...31,6 DC; в соответствии с PELV |
| Выходной ток (AS-i) [A] | | 2,8 |
| Остаточная пульсация [mV] | | < 50 |
| КПД [%] | | 90,5 |
| Защита от короткого замыкания | | электронная защита |
| Защита от перегрузок по току | | да |
| Предохранитель [A] | | 2,5 |
| Входной предохранитель | | 6 A (или больше) |
| готовность к работе после подключения питания [ms] | | typ. 100 |
| Допустимые отклонения от номинальных значений параметров [W/K] | | 2W / K ( +60...+70°C ) |
| Время работы при отключении питания [ms] | | > 10 |
| Выходы |
| Выход | | 85 Вт |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 50081-1 | | | EN 61000-6-2 | | | EN 61000-6-3 | | | CE: IEC 60950 | (1999) |
|
| MTTF [лет] | | 221 |
| AS-i классификация |
| AS-i сертификат | | 34401 |
| Механические данные |
| Материал | | алюминий; стальной лист оцинкованная |
| Вес [kg] | | 0,574 |
| Дисплеи / Элементы управления |
| Функции дисплея LED | | светодиод 1 зелёный (гаснет в случае перегрузки U < 28 V)
светодиод 2 красный (IR-адрессация) |
| электрическое подключение |
| Электрическое подсоединение | | клеммы до 4 мм² |
Назначение жил кабеля при подключении AC1216 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | |
| Упаковочная величина [штука] | | 1 |
|
