| Характеристики |
| Блок питания |

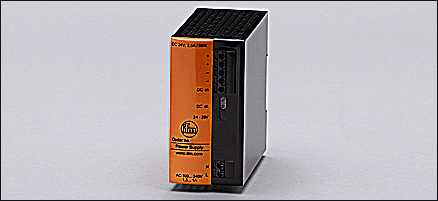

| AS-i блок питания 100...240 V AC |
| Встроенная функция разделения данных |
| 60 Watt |
| Область применения |
| Применение | | AS-i питающее напряжение для датчиков, приводов и модулей |
| Электронные данные |
| Диапазон напряжения на входе [V] | | 100...240 AC (± 10 %) |
| Номинальная частота [Hz] | | 47...63 |
| Выходное напряжение (AS-i) [V] | | 29,5...31,6 DC |
| Выходной ток (AS-i) [A] | | 1,9 |
| Остаточная пульсация [mV] | | < 50 |
| КПД [%] | | 88 (230 V AC / 24 V DC) |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Защита от перенапряжения [V] | | < 34 |
| Предохранитель [A] | | 10; внешний, Характеристика B |
| готовность к работе после подключения питания [ms] | | ≤ 380 |
| Допустимые отклонения от номинальных значений параметров [W/K] | | 2% / K (> +60°C) |
| Время работы при отключении питания [ms] | | 90 (230 V AC) |
| Класс защиты | | II |
| Выходы |
| Выход | | 60 Watt |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| AS-i классификация |
| AS-i сертификат | | 91001 |
| Механические данные |
| Материал | | PC; ABS |
| Монтаж | | Рейка TH35 (по стандарту EN 60715) |
| Вес [kg] | | 0,351 |
| Дисплеи / Элементы управления |
| Функции дисплея LED | | Зеленый (индикация напряжения на шине AS-i) |
| электрическое подключение |
| Электрическое подсоединение | | Переходник "clamp"; Поперечное сечение провода ≤ 1,5 mm² (AWG16) |
Назначение жил кабеля при подключении AC1221 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | 1: первичный | | 2: вторичный |
|
|
|
| Примечания |
| Примечания | | | Freiräume für Konvektion beachten (30 mm) |
|
| Упаковочная величина [штука] | | 1 |
|
