| Характеристики |

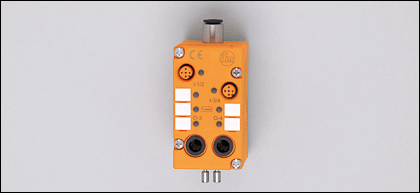

| Пневмоостров AS-i |
| AS-i интерфейс для нижних частей модуля с плоским кабелем |
| Разъемы M12 x 1 |
| Подключение к системе при помощи пневмофитингов |
| Ручное управление нажиманием/отпусканием или нажиманием/вращением/блокировкой |
| 2 x 2 цифровых входа с розетками M12 x 1 |
| 2 пневматических выхода |
| Электронные данные |
| Электрическое исполнение | | 2 x 2 входа / 2 выхода |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 170 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 100 |
| Входной ток High/Low [mA] | | > 3 / < 1,5 |
| Уровень переключающего сигнала 1 [V] | | > 10 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Воздухоотвод с быстроразъемным соединением для пневмотрубки |
| Встроенный "Watchdog" | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...55, допустимо применение при температуре ниже 0 °C при специальной подготовке сжатого воздуха |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| AS-i классификация |
| AS-i профиль | | S-7.F |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | F |
| AS-i сертификат | | 20101 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | розетка | I-1/2 / контакт 4 | I-1/2 / контакт 2 | I-3/4 / контакт 4 | I-3/4 / контакт 2 |
|
| Механические данные |
| Пневматическая система | | два клапана 3/2-ходовых |
| Рабочий диапазон давления [бар] | | 2...8 **) |
| Воздушный поток при 6/5 bar [Nl/min] | | 350 |
| Расход воздуха при 6/0 bar [Nl/min] | | 550 |
| Консистенция сжатого воздуха | | фильтрованный (5 мкм); со смазкой (ISO-VG10) или без смазки 1) |
| Трубный фитинг [тип/мм] | | Legris LF 3000/8 |
| Материал | | корпус: PBT (полибутилентерефталат); Металлические изделия: нерж. сталь V2A (1.4305) (303S22); уплотнение: витон |
| Вес [kg] | | 0,264 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Контактные штыри на нижнем модуле |
Назначение жил кабеля при подключении AC2055 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | Входы
1: питание датчика L+
2: входы данных I2/I4
3: питание датчика L-
4: входы данных I1/I3 |
|
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | **) вкл. допустимые пики давления | | 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com |
|
| Упаковочная величина [штука] | | 1 |
|
