| Характеристики |

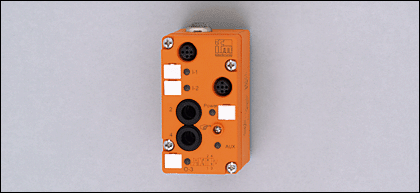

| Пневмоостров AS-i |
| AS-i интерфейс для нижних частей модуля |
| Разъемы M12 x 1 |
| Подключение к системе при помощи пневмофитингов |
| 1 пневматический выход (NO/NC по выбору) |
| Электронные данные |
| Электрическое исполнение | | 2 входа/ 1 комм NO/NC выход (моностабильный) |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 165 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 100 |
| Входной ток High/Low [mA] | | > 3 / < 1,5 |
| Уровень переключающего сигнала 1 [V] | | > 10 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Встроенный воздухоотвод; внешнее питание клапана 24 V DC |
| Диапазон питающих напряжений [V] | | 18...30 DC |
| Внешний источник питания | | в соответствии с PELV |
| Встроенный "Watchdog" | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...55, допустимо применение при температуре ниже 0 °C при специальной подготовке сжатого воздуха |
| Степень защиты | | IP 65 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| AS-i классификация |
| AS-i профиль | | S-3.F |
| Конфигурация входов/выходов [Hex] | | 3 |
| Идентификационный код [Hex] | | F |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | разъем | I-1 / контакт 4 | I-1 / контакт2; I-2 / контакт 4 | O-3 | — |
|
| Механические данные |
| Пневматическая система | | один клапан 4/2-ходовой |
| Рабочий диапазон давления [бар] | | 3...8 **) |
| Воздушный поток при 6/5 bar [Nl/min] | | 500 |
| Расход воздуха при 6/0 bar [Nl/min] | | 700 |
| Консистенция сжатого воздуха | | фильтрованный (5 мкм); со смазкой (ISO-VG10) или без смазки 1) |
| Вспомогательный воздух 90 % разряжение [бар] | | 3...8 |
| Трубный фитинг [тип/мм] | | Legris LF 3000/8 / LF 3000/4 |
| Материал | | PBT (полибутилентерефталат) |
| Вес [kg] | | 0,247 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Контактные штыри на нижнем модуле |
Назначение жил кабеля при подключении AC2048 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Вход | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | не используется | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | не используется | |
|
| Примечания |
| Примечания | | | **) вкл. допустимые пики давления | | 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com |
|
| Упаковочная величина [штука] | | 1 |
|
