Промышленная шина AS-Interface

Код: AC2046
Связатся с нами: 067 285 7770

В корзину

Характеристики

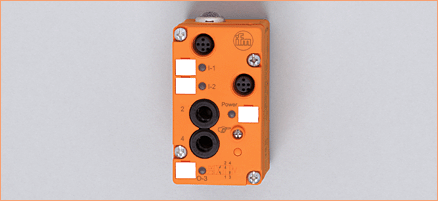

Пневмоостров AS-i
AS-i интерфейс для нижних частей модуля с плоским кабелем
Разъемы M12 x 1
Подключение к системе при помощи пневмофитингов
1 x 2 или 2 x 1 цифровых входа
1 пневматический выход (NO/NC по выбору)
Электронные данные
Электрическое исполнение 2 входа/ 1 комм NO/NC выход (моностабильный)
Рабочее напряжение [V]26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]< 165
Входы
цифровой
Электрическое подключение PNP
Питание датчика AS-i
Диапазон питающих напряжений [V]20...30 DC
Допустимая токовая нагрузка для всех входов [mA]100
Входной ток High/Low [mA]> 3 / < 1,5
Уровень переключающего сигнала 1 [V]> 10
Защита от короткого замыкания да
Выходы
цифровой
Выход Встроенный воздухоотвод
Встроенный "Watchdog" да
Условия эксплуатации
Температура окружающей среды [°C]0...55, допустимо применение при температуре ниже 0 °C при специальной подготовке сжатого воздуха
Степень защиты IP 65
Испытания / одобрения
Электромагнитная совместимость EN 50295
AS-i классификация
AS-i профиль S-3.F
Конфигурация входов/выходов [Hex] 3
Идентификационный код [Hex] F
AS-i сертификат в стадии разработки
Биты данных
Бит данныхD0D1D2D3
разъемI-1 / контакт 4 I-1 / контакт2; I-2 / контакт 4O-3
Механические данные
Пневматическая система один клапан 4/2-ходовой
Рабочий диапазон давления [бар]3...8 **)
Воздушный поток при 6/5 bar [Nl/min]500
Расход воздуха при 6/0 bar [Nl/min]700
Консистенция сжатого воздуха фильтрованный (5 мкм); со смазкой (ISO-VG10) или без смазки 1)
Вспомогательный воздух 90 % разряжение [бар]3...8
Трубный фитинг [тип/мм] Legris LF 3000/8 / LF 3000/4
Материал PBT (полибутилентерефталат)
Вес [kg]0,244
Дисплеи / Элементы управления
Рабочий режим LEDзелёный
Функции дисплея LEDжелтый
электрическое подключение
Электрическое подсоединение Контактные штыри на нижнем модуле
Назначение жил кабеля при подключении
  Вход
  Разъем I-1/2
1:  питание датчика L+
2:  вход данных 2
3:  питание датчика L-
4:  вход данных 1
5:  не используется

  Разъем I-2
1:  питание датчика L+
2:  не используется
3:  питание датчика L-
4:  вход данных 2
5:  не используется
Примечания
Примечания
**) вкл. допустимые пики давления
1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com
Упаковочная величина [штука]1
