| Характеристики |

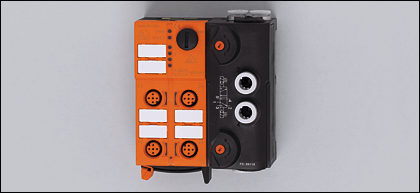

| Пневмоостров AS-i |
| 5/2- ходовые золотниковые клапаны без перекрывания, бистабильные |
| Ориентация плоского кабеля возможна в трех направлениях |
| Прямое подключение к плоскому AS-i кабелю |
| Разъём для адресации |
| AS-i Профиль S-3.F.F |
| Электронные данные |
| Электрическое исполнение | | 2 Входа / 2 выхода ; AirBox питание через AS-i |
| Рабочее напряжение [V] | | 26,5...31,6 DC **) |
| Суммарное потребление тока от AS-i [mA] | | < 180 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC *) **) |
| Допустимая токовая нагрузка для всех входов [mA] | | 100 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Воздухоотвод с быстроразъемным соединением для пневмотрубки |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...55 |
| Температура измеряемой среды [°C] | | -10...50 |
| Степень защиты | | IP 65 / IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 286 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / нет |
| AS-i профиль | | S-3.F.F |
| Конфигурация входов/выходов [Hex] | | 3 |
| Идентификационный код [Hex] | | F.F |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Разъем | I-1/2 | I-1/2 I-2 | - | - | | Пин | 4 | 2 4 | - | - | | Пневматический выход | - | - | 4 | 2 |
|
| Механические данные |
| Пневматическая система | | 1 x 5/2- ходовые золотниковые клапаны без перекрывания; бистабильные |
| Пневматический символ | |
1 x 5/2- ходовые золотниковые клапаны без перекрывания; бистабильные |
| Рабочий диапазон давления [бар] | | 3...8 |
| Рабочий диапазон давления [psi] | | 43,5...116 |
| Воздушный поток при 6/5 bar [Nl/min] | | 500 |
| Производственная среда согласно ISO 8573-1 | | Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4 ¹) |
| Ручное управление | | сжатие/разблокировка или сжатие/поворот/блокировка |
| Трубный фитинг [мм] | | 8 |
| Материал | | PA (полиамид); POM; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,381 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC5250 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | заземление (FE) | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | заземление (FE) | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | | Монтажная плита (E74999); | | Нижняя часть модуля (E75000); | | Колпачок M12 (E73004); | | Уплотнительная заглушка (E75231); | | Глушитель (E75232); | | Угловой фитинг типа Push-in (E75228); | | T-образный фитинг типа Push-in (E75227) |
|
| Примечания |
| Примечания | | | Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlüsse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. | | Ни один из выводов I-, I+, I1, I2 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. | | 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com | | *) через плоский кабель | **) Für eine cULus Applikation
- Betriebsspannung "supply class 2"
- Umgebungstemperatur Fluid (Luft): - 10°C…+50°C
- Min. und max. Betriebsdruck
Das Ventil darf in einem System mit geregeltem Druck bis max. 100 psi eingesetzt werden. Das Ventil muss in ein entsprechendes Gehäuse eingebaut oder an einem gesicherten und geschützten Ort montiert werden, um zufälligen Kontakt im Endprodukt zu verhindern.
|
|
| Упаковочная величина [штука] | | 1 |
|
