| Характеристики |

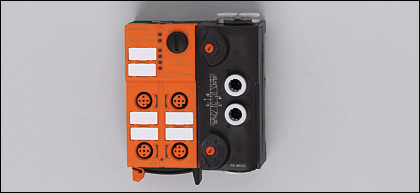

| Пневмоостров AS-i |
| 5/3- ходовые золотниковые клапаны без перекрывания |
| закрытый |
| Ориентация плоского кабеля возможна в трех направлениях |
| Прямое подключение к плоскому AS-i кабелю |
| Разъём для адресации |
| Версия 2.11 и 3.0 с расширенным режимом адресации. |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 2 выхода ; AirBox внешний источник питания 24 V DC |
| Рабочее напряжение [V] | | 26,5...31,6 DC **) |
| Суммарное потребление тока от AS-i [mA] | | < 280 |
| Ток потребления от сети 24 В DC [mA] | | < 10 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC *) **) |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Воздухоотвод с быстроразъемным соединением для пневмотрубки |
| Диапазон питающих напряжений [V] | | 18...30 DC |
| Внешний источник питания | | в соответствии с PELV |
| Встроенный "Watchdog" | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...55 |
| Температура измеряемой среды [°C] | | -10...50 |
| Степень защиты | | IP 65 / IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 216 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Штепсельная розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Пин | 4 | 2 4 | 4 | 2 4 | | Пневматический выход | 2 | 4 | - | - |
|
| Механические данные |
| Пневматическая система | | 1 x 5/3-ходовые золотниковые клапаны без перекрывания; среднее положение заблокировано |
| Пневматический символ | |
1 x 5/3-ходовые золотниковые клапаны без перекрывания; среднее положение заблокировано |
| Рабочий диапазон давления [бар] | | 3...8 |
| Рабочий диапазон давления [psi] | | 43,5...116 |
| Воздушный поток при 6/5 bar [Nl/min] | | 400 |
| Производственная среда согласно ISO 8573-1 | | Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4 ¹) |
| Ручное управление | | сжатие/разблокировка или сжатие/поворот/блокировка |
| Трубный фитинг [мм] | | 8 |
| Материал | | PA (полиамид); POM; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,38 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC5271 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | не используется | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | не используется |
| | | | Разъем I-3/4 | | 1: | питание датчика L+ | | 2: | вход данных 4 | | 3: | питание датчика L- | | 4: | вход данных 3 | | 5: | не используется | | | | | | Разъем I-4 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 4 | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | | Монтажная плита (E74999); | | Нижняя часть модуля (E75000); | | Колпачок M12 (E73004); | | Уплотнительная заглушка (E75231); | | Глушитель (E75232); | | Угловой фитинг типа Push-in (E75228); | | T-образный фитинг типа Push-in (E75227) |
|
| Примечания |
| Примечания | | | Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlüsse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. | | Не подсоединять вводы L-, L+, I-1, I-2, I-3, I-4 к потенциалу, так как они гальванически подсоединены к AS-i-кабелю. | | 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com | | *) через плоский кабель | **) Für eine cULus Applikation
- Betriebsspannung "supply class 2"
- Umgebungstemperatur Fluid (Luft): - 10°C…+50°C
- Min. und max. Betriebsdruck
Das Ventil darf in einem System mit geregeltem Druck bis max. 100 psi eingesetzt werden. Das Ventil muss in ein entsprechendes Gehäuse eingebaut oder an einem gesicherten und geschützten Ort montiert werden, um zufälligen Kontakt im Endprodukt zu verhindern.
|
|
| Упаковочная величина [штука] | | 1 |
|
