| Характеристики |

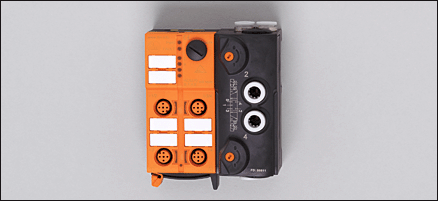

| Пневмоостров AS-i |
| 5/3- ходовые золотниковые клапаны без перекрывания |
| закрытый |
| Ориентация плоского кабеля возможна в трех направлениях |
| Прямое подключение к плоскому AS-i кабелю |
| Версия 2.11 и 3.0 с расширенным режимом адресации. |
| Разъём для адресации |
| Сертификат ATEX |
| группа II, категория 3D |
| Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 2 выхода ; AirBox питание через AS-i |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 280 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC *) |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Воздухоотвод с быстроразъемным соединением для пневмотрубки |
| Встроенный "Watchdog" | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...50 |
| Степень защиты | | IP 50 |
| Испытания / одобрения |
| Маркировка прибора | |  II 3D Ex tc IIIB T80°C Dc X IP50 |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 258 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Штепсельная розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Пин | 4 | 2 4 | 4 | 2 4 | | Пневматический выход | 2 | 4 | - | - |
|
| Механические данные |
| Пневматическая система | | 1 x 5/3-ходовые золотниковые клапаны без перекрывания; среднее положение заблокировано |
| Пневматический символ | |
1 x 5/3-ходовые золотниковые клапаны без перекрывания; среднее положение заблокировано |
| Рабочий диапазон давления [бар] | | 3...8 |
| Воздушный поток при 6/5 bar [Nl/min] | | 400 |
| Производственная среда согласно ISO 8573-1 | | Сжатый воздух класса 6-3-1; сжатый воздух класса 6-3-4 ¹) |
| Ручное управление | | сжатие/разблокировка или сжатие/поворот/блокировка |
| Трубный фитинг [мм] | | 8 |
| Материал | | PA (полиамид); POM; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,409 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC570A - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | не используется | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | не используется |
| | | | Разъем I-3/4 | | 1: | Блок питания L+ | | 2: | вход данных 4 | | 3: | питание датчика L- | | 4: | вход данных 3 | | 5: | не используется | | | | | | Разъем I-4 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 4 | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | | Монтажная плита (E74999); | | Нижняя часть модуля (E75000); | | Колпачок M12 (E73004); | | Уплотнительная заглушка (E75231); | | Защитный корпус (E7000A); | | Глушитель (E75232); | | Угловой фитинг типа Push-in (E75228); | | T-образный фитинг типа Push-in (E75227) |
|
| Примечания |
| Примечания | | | Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. | | Bei nichtpneumatischem Betrieb Verschlussstopfen E75231 in die offenen Anschlüsse stecken, um das Eindringen von Schmutz und Staub zu vermeiden. | | Не подсоединять вводы L-, L+, I-1, I-2, I-3, I-4 к потенциалу, так как они гальванически подсоединены к AS-i-кабелю. | | *) через плоский кабель | | 1) Пояснения по сжатому воздуху и ЭМС/электростат.разряду на сайте: www.ifm.com |
|
| Упаковочная величина [штука] | | 1 |
|
