| Характеристики |

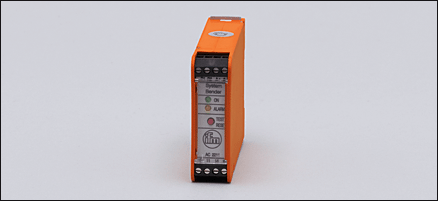

| AS-i монитор состояния изоляции провода |
| Монтаж на DIN-рейке и панели |
| Винтовые клеммы |
| определение несимметричных ошибок изоляции |
| Область применения |
| Применение | | Примененяется для контроля ошибки заземления в незаземленных системах AS-i и 24 V DC (IT система) |
| Электронные данные |
| Номинальное напряжение [V] | | 21...36 DC |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 40 |
| Выходы |
| цифровой |
| Выход | | 2 x норм. открытых комм. выхода |
| Диапазон измерения / настройки |
| Принцип измерения | | пассивный |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Температура хранения [°C] | | -40...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 233 |
| AS-i классификация |
| AS-i сертификат | | 19801 |
| Эквивалентный подчиненный модуль | | стандартно подчиненный |
| Механические данные |
| Meldekontakte | | 1 |
| Вес [kg] | | 0,192 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | клеммы до 0,75 mm² |
| Предельная нагрузка на выход | | 1A AC/DC |
Назначение жил кабеля при подключении AC2211 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | Пассивный асимметричный метод/ 1 контакт. | | Контакт 11/14 закрыт, когда подведено напряжение AS-i и нет замыкания на землю(ассиметрично). |
|
| Упаковочная величина [штука] | | 1 |
|
