| Характеристики |

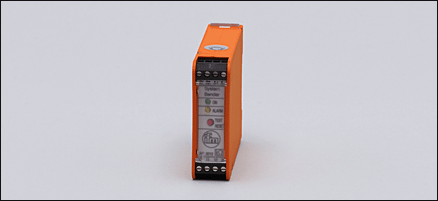

| AS-i монитор состояния изоляции провода |
| Монтаж на DIN-рейке и панели |
| Винтовые клеммы |
| определение несимметричных и симметричных ошибок изоляции |
| Область применения |
| Применение | | Примененяется для контроля изоляции в незаземленных системах AS-i и 24 V DC (IT система) |
| Электронные данные |
| Номинальное напряжение [V] | | 21...36 DC |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 40 |
| Выходы |
| цифровой |
| Выход | | 2 x норм. открытых комм. выхода |
| Диапазон измерения / настройки |
| Принцип измерения | | активный |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Температура хранения [°C] | | -40...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61557-8 | (1997) | | EN 61326/A2 | (2001) |
|
| MTTF [лет] | | 190 |
| AS-i классификация |
| AS-i сертификат | | 19901 |
| Эквивалентный подчиненный модуль | | стандартно подчиненный |
| Механические данные |
| Meldekontakte | | 2 |
| Вес [kg] | | 0,206 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | клеммы до 0,75 mm² |
| Предельная нагрузка на выход | | 1A AC/DC |
Назначение жил кабеля при подключении AC2212 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | Активный и пассивный метод измерения, 2 контакта. | | Контакт 11/24 срабатывает при симметрических и несеммитрических ошибках. | | Контакт 11/14 срабатывает при несеммитричных ошибках. | | Контакты закрыты, если подведено напряжение AS-i и нет ошибок. |
|
| Упаковочная величина [штука] | | 1 |
|
