| Характеристики |

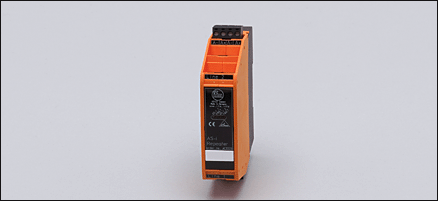

| Репитор AS-i |
| Монтаж на DIN-рейку |
| Клеммный разъём Combicon |
| Удлиннение AS-i сети до 100м |
| Необходим один дополнительный AS-i блок питания |
| Электронные данные |
| Электрическое исполнение | | Репитор AS-i |
| Номинальное напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | 2 x 60 |
| Контроль пониженного напряжения | | нет |
| Выходы |
| Гальваническая развязка | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...55 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 180 |
| Механические данные |
| Материал | | PA 6.6 |
| Вес [kg] | | 0,151 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | 2 x зелёных |
| Ошибка LED | | 2 x красный |
| электрическое подключение |
| Электрическое подсоединение | | Разъем Combicon |
| Количество необходимых дополнительных блоков питания AS-i | | 1 |
Назначение жил кабеля при подключении AC2225 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | | Исходящий кабель AS-i | | A-: | AS-i - Линия 2 | | A+: | AS-i + Линия 2 | | A-: | AS-i - Линия 2 | | A+: | AS-i + Линия 2 | | | | | | Входящий кабель AS-i | | A+: | AS-i + Линия 1 | | A-: | AS-i - Линия 1 | | A+: | AS-i + Линия 1 | | A-: | AS-i - Линия 1 | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | Штекер Combicon |
| Примечания |
| Примечания | | | Репитор AS-i не имеет подчинённого адреса. Общее количество AS-i подчинённых модулей на мастер-линии (31 или 62) остается неизменным. Нет параметров, необходимых для настройки. |
|
| Упаковочная величина [штука] | | 1 |
|
