| Характеристики |

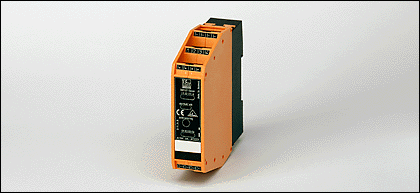

| Активный модуль AS-i |
| Монтаж на DIN-рейку |
| Клеммный разъём Combicon |
| Возможен монтаж в ряд |
| Разъём для адресации |
| Внешнее питание датчика по стандарту PELV |
| версия 2.1 |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода; двунаправленные |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 50 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 4000 **) |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | через E+/E- / внешний в соответствии с PELV |
| Диапазон питающих напряжений [V] | | 16...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | >11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 24 DC (20...30 DC) |
| Внешний источник питания | | через E+/E- / внешний в соответствии с PELV |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 1000 *) |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70, cRUus: температура окружающего воздуха -25...60 °C |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 186 |
| AS-i классификация |
| AS-i версия | | 2.1 |
| Расширенный режим адресации | | версия 2.1 / нет |
| AS-i профиль | | S-7.0.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 0.E |
| AS-i сертификат | | 37302 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Функция | вход I1 - выход O1 | вход I2 - выход O2 | вход I3 - выход O3 | вход I4 - выход O4 |
|
| Механические данные |
| Материал | | PA (полиамид) |
| Вес [kg] | | 0,134 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| электрическое подключение |
| Электрическое подсоединение | | Combicon |
Назначение жил кабеля при подключении AC2257 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | A+: | AS-i + | | A-: | AS-i - | | I+: | питание датчика +24V | | I-: | питание датчика 0V | | E+: | внешний источник питания для датчиков / приводов | | E-: | внешний источник питания для датчиков / приводов | | I1...I4: | Дискретный входной сигнал Датчик 1...4 | | O-: | Коммутационный выход привод 0V | | O1...O4: | Коммутационный выход привод 1...4 | | |
|
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | *) Категория применения DC-13; категория применения DC-12: 700 mA. Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1). | | **) > 50 °C: 2000 mA |
|
| Упаковочная величина [штука] | | 1 |
|
