| Характеристики |

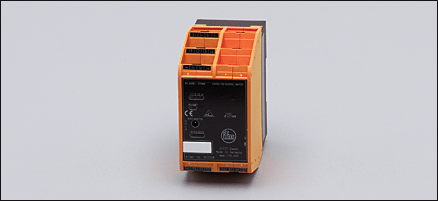

| Активный модуль AS-i |
| Монтаж на DIN-рейку |
| Клеммный разъём Combicon |
| Возможен монтаж в ряд |
| Разъём для адресации |
| Входное напряжение от внешнего источника напряжения PELV |
| версия 2.1 |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 50 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 6000 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | через E+/E- / внешний в соответствии с PELV |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 500 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | |
| Диапазон питающих напряжений [V] | | 10...240 AC / 24 DC *) |
| Внешний источник питания | | да |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 6000 |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | нет |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 326 |
| AS-i классификация |
| AS-i версия | | 2.1 |
| Расширенный режим адресации | | версия 2.1 / нет |
| AS-i профиль | | S-7.0.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 0.E |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Функция | вход I1 - выход O1 | вход I2 - выход O2 | вход I3 - выход O3 | вход I4 - выход O4 |
|
| Механические данные |
| Материал | | PA 6.6 |
| Вес [kg] | | 0,26 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| электрическое подключение |
| Электрическое подсоединение | | Combicon |
Назначение жил кабеля при подключении AC2259 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | A+: | AS-i + | | A-: | AS-i - | | E+: | внеш.питание датчика +24V | | E-: | внеш.питание датчика 0V | | I+: | питание датчика +24V | | I-: | питание датчика 0V | | I1...4: | Дискретный входной сигнал Датчик 1...4 | | |
|
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | *) Die Ausgänge (Relais) O1 und O2 sowie O3 und O4 müssen paarweise mit der gleichen Spannung versorgt werden (z. B. 2 x 240 V AC oder 2 x 24 V DC) | | ***) cRUus: температура окружающего воздуха -25...60 °C |
|
| Упаковочная величина [штука] | | 1 |
|
