| Характеристики |

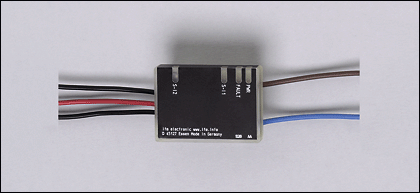

| Активный модуль AS-i |
| Подходит только для механических контактов |
| Длина провода 0,1 m |
| Электронные данные |
| Электрическое исполнение | | 2 входа / 1 светодиодный выход |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Потребление тока [mA] | | < 50 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 24 DC |
| Входной ток High/Low [mA] | | 5 / - |
| Защита от короткого замыкания | | нет |
| Выходы |
| Внешний источник питания | | AS-i |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 10 |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | нет |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Степень защиты | | - *) |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 842 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | 75101 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | обозначение | I-1 / O-1 | I-2 | - | - |
|
| Механические данные |
| Вес [kg] | | 0,057 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель |
Назначение жил кабеля при подключении AC2729 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | AS-i +: | коричневый | | AS-i -: | синий | | I1: | чёрный | | I2: | чёрный | | O1: | красный | |
|
| Примечания |
| Примечания | | | *) в зависимости от корпуса |
|
| Упаковочная величина [штука] | | 1 |
|
