| Характеристики |

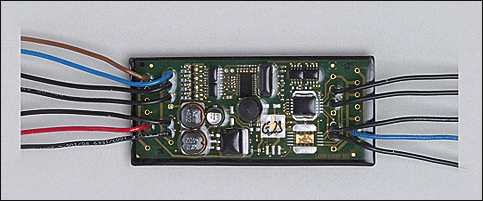

| Активный модуль AS-i |
| Einbau in Moeller Aufbaugehäuse RMQ Titan: I3M, I4M, I6M |
| Размер PCB 105 x 45 x 17 мм |
| Длина провода 0,2 м |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода; двунаправленные |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Потребление тока [mA] | | < 250 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 200 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 15...29 DC |
| Входной ток High/Low [mA] | | > 3 / < 1,5 |
| Уровень переключающего сигнала 1 [V] | | > 10 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 50 |
| Гальваническая развязка | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 322 |
| AS-i классификация |
| Расширенный режим адресации | | версия 2.1 / нет |
| AS-i профиль | | S-7.0.F |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 0.F |
| AS-i сертификат | | в стадии разработки |
| Механические данные |
| Вес [kg] | | 0,114 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| электрическое подключение |
Назначение жил кабеля при подключении AC2709 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BN | коричневый | | BU | синий | | BK | чёрный | | RD | красный |
| |
|
| Примечания |
| Примечания | | | Die Platine kann auch in einem RMQ22 Aufbaugehäuse eingesetzt werden. | | Подсоединяйте O-, I+, I1, I2, I3, I4 к внешнему напряжению только после их электрического подключения к кабелю AS-i. | | Das Gerät berührungssicher einbauen. |
|
| Упаковочная величина [штука] | | 1 |
|
