| Характеристики |

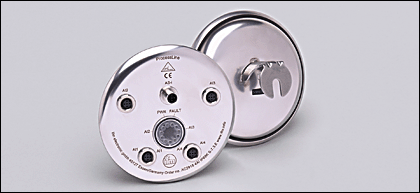

| Активный модуль AS-i |
| 4 aналоговых входа 4...20 mA |
| Для 2-, 3-или 4-х проводных датчиков |
| Гальваническая развязка |
| Электронные данные |
| Электрическое исполнение | | 4 входа 4...20 mA |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 450 |
| AS-i интерфейс, защита от переполюсовки | | да |
| Входы |
| цифровой |
| Электрическое подключение | | 4 входа 4...20 mA |
| Питание датчика | | AS-i |
| Защита от короткого замыкания | | да |
| Выходы |
| аналоговый |
| Разрешение [Bit] | | 12 |
| Диапазон измерения / настройки |
| Область значений [Bit] | | 4000...20000 ; точность 0,5 % от конечного значения диапазона измерений |
| Время реакции |
| АЦП (аналого-цифровой преобразователь) | | 1 канал: 60 ms / 2 канала: 120 ms / 3 канала: канал 1 120ms и канал 2 и 3 240ms / 4 канала: 240 ms |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -5...70 |
| Степень защиты | | IP 68 / IP 69K |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 98 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / нет |
| AS-i профиль | | S-7.3.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 3.E |
| AS-i сертификат | | 101108 |
| Механические данные |
| Материал | | Втулка с резьбой: нерж. сталь V4A (1.4404); Makrolon; О-кольцо: EPDM |
| Вес [kg] | | 0,639 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | Зеленый (индикация напряжения на шине AS-i) |
| Ошибка LED | | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) |
| Функции дисплея LED | | жёлтый (индикаторные каналы AI1...AI4) |
| электрическое подключение |
Назначение жил кабеля при подключении AC2923 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | 1: | AS-i + | | 2: | n.c. | | 3: | AS-i - | | 4: | n.c. | | 5: | заземление (FE) | |  | Входы
1: питание датчика 24 V
2: аналоговый выход AI +
3: питание датчика 0 V
4: аналоговый выход AI -
5: функциональное заземление FE |
|
| Принадлежности |
| Принадлежности (дополнительные) | | | Колпачок M12 (E70297); | | Разветвитель для плоского кабеля (E70454); | | Динамометрический гаечный ключ (E70390) |
|
| Примечания |
| Примечания | | | При питании от AS-i нагрузка не должна превышать 380 mA, нагрузка для отдельного датчика не должна превышать 200 mA . | | Bei Anschluss eines 2-Draht- oder 3-Draht-Sensors ohne eigene Versorgung muss eine externe Brücke zwischen Pin 3 und Pin 4 hergestellt werden. Die Eingänge (Pin 2 und 4) sind untereinander galvanisch getrennt und haben keine Verbindung zu AS-i. | | Питание датчика (контакты 1 и 3) электрически подключены к AS-i . |
|
| Упаковочная величина [штука] | | 1 |
|
