| Характеристики |

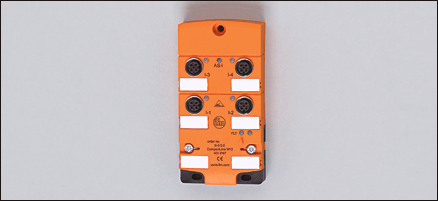

| Активный модуль CompactLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| ИК-порт для адресации |
| Версия 2.11 и 3.0 с расширенным режимом адресации. |
| Цифровые входы |
| Электронные данные |
| Электрическое исполнение | | 4 входа |
| Рабочее напряжение [V] | | 26,5...31,6 DC; "supply class 2" согласно cULus |
| Суммарное потребление тока от AS-i [mA] | | < 250 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Ограничение входного тока [mA] | | 15 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 67; bei Verwendung der Flachkabel E7400x und E7401x |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-0.A.E |
| Конфигурация входов/выходов [Hex] | | 0 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | 40301 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Контакт | 4 | 2 4 | 4 | 2 4 |
|
| Механические данные |
| Материал | | PA (полиамид); Кабельный разъем типа "мама": латунь никелированн.; Резьбовые вставки в нижнюю часть: латунь никелированн.; О-кольцо (разъем): витон; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,292 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC2457 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | Входы
1: питание датчика +
2: ввод данных
3: питание датчика -
4: ввод данных
5: функциональное заземление (FE) |
|
| Принадлежности |
| Принадлежности (дополнительные) | | | Edelstahlhülse zur Montage bei hoher mechanischer Beanspruchung (E70402) |
|
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
