| Характеристики |

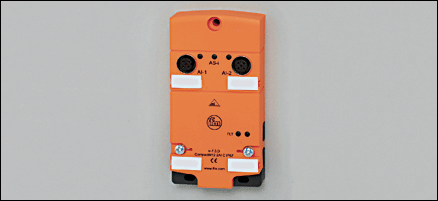

| Активный модуль CompactLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
2 аналоговых входа
4...20 mA |
| Для подключения 2- и 3- проводных датчиков |
| ИК-порт для адресации |
| нерж. сталь V4A |
| Электронные данные |
| Электрическое исполнение | | 2 входа 4...20 mA |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 250 |
| AS-i интерфейс, защита от переполюсовки | | да |
| Диапазон измерения / настройки |
| Область значений [Bit] | | 4000...20000 ; точность 0,5 % от конечного значения диапазона измерений |
| Разрешение | | 12 |
| Время реакции |
| АЦП (аналого-цифровой преобразователь) | | 1 канал: 60 ms / 2 канала: 120 ms |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 67; bei Verwendung der Flachkabel E7400x und E7401x |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 167 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / нет |
| AS-i профиль | | S-7.3.D |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 3.D |
| AS-i сертификат | | 99101 |
| Механические данные |
| Материал | | PA (полиамид); Кабельный разъем типа "мама": нерж. сталь V4A (1.4404); Резьбовые вставки в нижнюю часть: нерж. сталь V4A (1.4404); Винты в нижней части: нержавеющая сталь (1.4578); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,271 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | Зеленый (индикация напряжения на шине AS-i) |
| Ошибка LED | | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) |
| Функции дисплея LED | | желтый (индикация каналов AI1... AI2) |
| электрическое подключение |
Назначение жил кабеля при подключении AC2402 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | 1: | питание датчика +24V | | 2: | аналоговый выход AI + | | 3: | питание датчика 0V / аналоговый выход AI- | | 5: | заземление | |  |
|
| Принадлежности |
| Принадлежности (дополнительные) | | | Колпачок M12 (E73004); | | Edelstahlhülse zur Montage bei hoher mechanischer Beanspruchung (E70402) |
|
| Примечания |
| Примечания | | | При подключении от AS-i максимально допустимое нагрузка не должна превышать 200 mA. Датчик и AS-i имеют между собой гальваническое подключение. | | Модуль питается исключительно через желтый кабель AS-i. |
|
| Упаковочная величина [штука] | | 1 |
|
