| Характеристики |

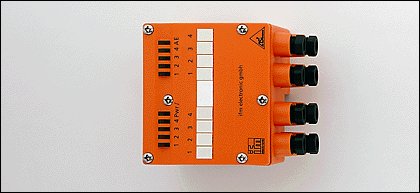

| Активная верхняя часть универсального модуля AS-i |
| AS-i интерфейс для нижних частей модуля FC-E или SC |
| Подключение через пружинные клеммы |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода; двунаправленные |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 260 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 4000 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | > 5 / < 1 |
| Уровень переключающего сигнала 1 [V] | | > 10 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 24 DC |
| Внешний источник питания | | в соответствии с PELV |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 2000 **) |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...85 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| AS-i классификация |
| AS-i профиль | | S-7.F.F |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | F.F |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | двунаправленный | I-1 / O-1 | I-2 / O-2 | I-3 / O-3 | I-4 / O-4 |
|
| Биты параметров | | | Бит параметра | Функция | | P0 | watchdog активирован*/деактивирован для всех выходов | | P1 | не используется | | P2 | не используется | | P3 | не используется |
|
| Механические данные |
| Материал | | PBT (полибутилентерефталат); нерж. сталь V2A (1.4305) (303S22) |
| Вес [kg] | | 0,309 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Контактные штыри на нижнем модуле |
| Примечания |
| Примечания | | | *) по умолчанию | | **) DC12 / DC13 | | Входы и выходы должны быть гальванически изолированы. |
|
| Упаковочная величина [штука] | | 1 |
|
