| Характеристики |

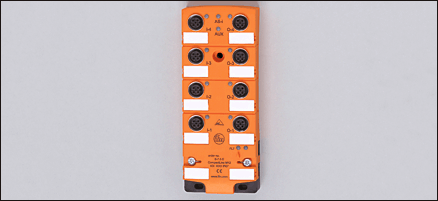

| Активный модуль CompactLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| ИК-порт для адресации |
| Внешнее питание датчика по стандарту PELV |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода; двунаправленные |
| Рабочее напряжение [V] | | 26,5...31,6 DC (AS-i) / 20...30 DC (AUX); "supply class 2" согласно cULus |
| Суммарное потребление тока от AS-i [mA] | | < 40 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 4000 |
| Входы |
| цифровой |
| Электрическое подключение | | PNP |
| Питание датчика | | по стандарту PELV *) |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 500 |
| Ограничение входного тока [mA] | | 15 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Внешний источник питания | | по стандарту PELV *) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 2000 **) |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67; bei Verwendung der Flachkabel E7400x und E7401x |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / нет |
| AS-i профиль | | S-7.0.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 0.E |
| AS-i сертификат | | 92301 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Розетка | I-1 | I-2 | I-3 | I-4 | | Контакт | 2+4 | 2+4 | 2+4 | 2+4 | | Выход | 1 | 2 | 3 | 4 | | Розетка | O-1 | O-2 | O-3 | O-4 | | Контакт | 4 | 4 | 4 | 4 |
|
| Механические данные |
| Материал | | PA (полиамид); Кабельный разъем типа "мама": латунь никелированн.; Резьбовые вставки в нижнюю часть: латунь никелированн.; О-кольцо (разъем): витон; Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,361 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC2466 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | Входы
1: Питание датчика L+
2+4: (замкнут внутри)
Информац. вход 1
3: Питание датчика L-
5: Заземление | |
Выходы
3: внешнее напряжение AUX -
4: коммутационный выход
5: функциональное заземление (FE)
1, 2: n.c. |
|
| Принадлежности |
| Принадлежности (дополнительные) | | | Edelstahlhülse zur Montage bei hoher mechanischer Beanspruchung (E70402) |
|
| Примечания |
| Примечания | | | *) через черный плоский кабель | | **) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) |
|
| Упаковочная величина [штука] | | 1 |
|
