| Характеристики |

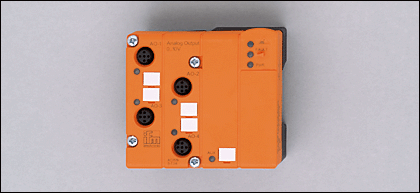

| Активный модуль ClassicLine |
| AS-i интерфейс для колодок типа FС/FС-E |
| Разъемы M12 x 1 |
| AS-i профиль S-7.3 |
| 4 аналоговых выхода 0...10 В |
| ИК-порт для адресации |
| Для подключения 2 -х проводных исполнительных устройств |
| Электронные данные |
| Электрическое исполнение | | 4 выхода 0...10 V |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Strombelastbarkeit je Modul (mit externer Versorgung) [mA] | | 500 |
| Stromaufnahme aus AS-i (ohne externe Versorgung) [mA] | | 57 |
| Stromaufnahme aus AS-i (mit externer Versorgung) [mA] | | 24 |
| Stromentnahme aus externer Versorgung 24 V DC [mA] | | 12 |
| Strombelastbarkeit je Modul (ohne externe Versorgung) [mA] | | |
| AS-i интерфейс, защита от переполюсовки | | да |
| Выходы |
| аналоговый |
| Аналоговый выход | | 0...20 V |
| Наиб.нагрузка [Ω] | | > 1200 |
| выход напряжения [V] | | 24 DC ± 20 % |
| Внешний источник питания | | в соответствии с PELV |
| Питание привода | | AS-i / внешний |
| защита от короткого замыкания | | ja |
| Разрешение [Bit] | | 16 (1 bit = 1mV) |
| Точность/ погрешность |
| Область значений [Bit] | | 0...10000 ; точность 0,5 % от конечного значения диапазона измерений |
| Время реакции |
| Время цифроаналогового преобразования 4 каналов [ms] | | < 1 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...70 |
| Температура хранения [°C] | | -20...85 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 50295 | | | EN 61000-6-4 | : 2001 | | EN 61000-6-2 | : 2001 |
|
| MTTF [лет] | | 145 |
| AS-i классификация |
| Адресация | | через интерфейс IR или разъём в нижней части (принадлежность) |
| AS-i профиль | | S-7.3.6 |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | 3.6 |
| AS-i сертификат | | в стадии разработки |
| Механические данные |
| Материал | | PBT (полибутилентерефталат) |
| Момент затяжки [Nm] | | |
| Вес [kg] | | 0,214 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный (индикация AS-i напряжения / индикация ext. 24 V AUX -вспомогательного питания) |
| Ошибка LED | | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) |
| Функции дисплея LED | | жёлтый (индикаторные каналы AO1...AO4) |
| электрическое подключение |
Назначение жил кабеля при подключении AC2519 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | 1: | AO+ Аналоговый выход | | 2: | n.c. | | 3: | AO- Аналоговый выход 0V | | 4: | n.c. | | 5: | заземление | |  |
|
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
