| Характеристики |

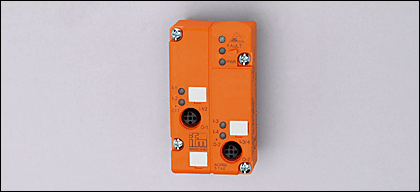

| Активный модуль ClassicLine |
| AS-i интерфейс для нижних частей модуля |
| Разъемы M12 x 1 |
| Возможно управление приводами SEW MOVISWITCH |
| Версия 2.1 с расширенным режимом адресации |
| Цифровые входы и выходы |
| Электронные данные |
| Электрическое исполнение | | 2x2 входы; 3x1 вход и 1 выход; 2x1 вход и 2 выхода |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 150 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 100 *) |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 21...30 DC **) |
| Допустимая токовая нагрузка для всех входов [mA] | | 100 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Внешний источник питания | | AS-i |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 100 |
| Гальваническая развязка | | нет |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 377 |
| AS-i классификация |
| AS-i версия | | 2.1 |
| Расширенный режим адресации | | версия 2.1 / дa |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Розетка | I-1/2 | I-1/2 | I-3/4 | I-3/4 | | Контакт | 4 | 2 | 4 | 2 | | Выход | 1 | 2 | - | - | | Розетка | I-1/2 | I-3/4 | - | - | | Контакт | 2 | 2 | - | - |
|
| Механические данные |
| Материал | | PBT (полибутилентерефталат) |
| Вес [kg] | | 0,107 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Контактные штыри на нижнем модуле |
Назначение жил кабеля при подключении AC2502 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | розетка I-1/2; I-3/4
1: питание датчика L+
2/4: информац. вход (функциональный контрольный вход) или релейный выход (программируемый выход)
3: питание датчика L- |
|
| Принадлежности |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | Ни один из выводов I-1/2, I-3/4 не может быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем. | | *) суммарный ток обоих выходов и потребления питания датчика 100 mA при питании от сети AS-i | | **) через плоский кабель |
|
| Упаковочная величина [штука] | | 1 |
|
