Модули ввода/вывода с интерфейсом AS

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

Промышленная шина AS-Interface

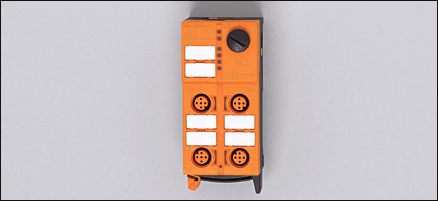

Код: AC514A
Связатся с нами: 067 285 7770

В корзину

Характеристики
Активный модуль ClassicLine
Прямое подключение к плоскому AS-i кабелю
Разъемы M12 x 1
Версия 2.11 и 3.0 с расширенным режимом адресации.
Разъём для адресации
Ориентация плоского кабеля возможна в трех направлениях
Сертификат ATEX
группа II, категория 3D
Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты
Электронные данные
Электрическое исполнение 2 выхода / 2 входа
Рабочее напряжение [V]26,5...31,6 DC
Суммарное потребление тока от AS-i [mA]< 150
Макс. допустимая токовая нагрузка на каждый модуль [mA]2000
Входы
цифровой
Электрическое подключение DC PNP
Питание датчика AS-i
Диапазон питающих напряжений [V]18...30 DC **)
Допустимая токовая нагрузка для всех входов [mA]100
Входной ток High/Low [mA]6…10 / 0…2
Уровень переключающего сигнала 1 [V]> 11
Защита от короткого замыкания да
Выходы
цифровой
Выход Транзистор PNP
Диапазон питающих напряжений [V]24 DC (15...30 DC) **)
Внешний источник питания в соответствии с PELV
Макс. допустимая токовая нагрузка на каждый выход [mA]1000 *)
Гальваническая развязка да
Встроенный "Watchdog" да
Защита от короткого замыкания да
Условия эксплуатации
Температура окружающей среды [°C]-10...50
Степень защиты IP 50
Испытания / одобрения
Маркировка прибора II 3D Ex tc IIIB T80°C Dc X IP50
Электромагнитная совместимость
EN 50295
IEC 61000-6-2
MTTF [лет]192
AS-i классификация
Расширенный режим адресации Версия 2.11 и 3.0 / да
AS-i профиль S-B.A.E
Конфигурация входов/выходов [Hex] B
Идентификационный код [Hex] A.E
AS-i сертификат в стадии разработки
Биты данных
Бит данныхD0D1D2D3
Вход--34
Розетка--I-3/4I-3/4 I-4
Контакт--42 4
Выход12--
РозеткаO-1/2O-1/2 / O-2--
Контакт42 4--
Механические данные
Материал PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие
Вес [kg]0,235
Дисплеи / Элементы управления
Рабочий режим LEDзелёный
Ошибка LEDкрасный
Функции дисплея LEDжелтый
электрическое подключение
Назначение жил кабеля при подключении
  Входы
  Разъем I-3/4
1:  питание датчика L+
2:  вход данных 4
3:  Блок питания L-
4:  вход данных 3
5:  не используется

  Разъем I-4
1:  питание датчика L+
2:  не используется
3:  питание датчика L-
4:  вход данных 4
5:  не используется

  Выходы
  Разъем O-1/2
1:  не используется
2:  Коммутационный выход 2
3:  внеш.напряжение AUX -
4:  Коммутационный выход 1
5:  не используется

  Разъем O-2
1:  не используется
2:  не используется
3:  внеш.напряжение AUX -
4:  Коммутационный выход 2
5:  не используется
Принадлежности
Принадлежности (входят в комплект) нижняя часть
Принадлежности (дополнительные)
Колпачок M12 (E73004);
Защитный корпус (E7000A)
Примечания
Примечания
Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты.
Ни один из выводов I-, I+, I-3/4, I-4 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем.
Входы и выходы должны быть гальванически изолированы.
*) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1)
**) через плоский кабель
Упаковочная величина [штука]1
