| Характеристики |

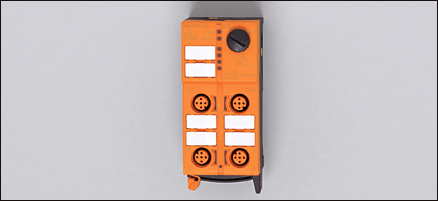

| Активный модуль ClassicLine |
| Разъемы M12 x 1 |
| Версия 2.11 и 3.0 с расширенным режимом адресации. |
| Разъём для адресации |
| Ориентация плоского кабеля возможна в трех направлениях |
| Выходы питаются от AS-i |
| цифровые выходы и входы |
| Электронные данные |
| Электрическое исполнение | | 2 выхода / 2 входа |
| Рабочее напряжение [V] | | 26,5...31,6 DC; "supply class 2" согласно cULus |
| Суммарное потребление тока от AS-i [mA] | | < 250 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 200 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 18...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 *) |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| Диапазон питающих напряжений [V] | | 18...30 DC (AS-i) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 200 *) |
| Гальваническая развязка | | нет |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 318 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-B.A.E |
| Конфигурация входов/выходов [Hex] | | B |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | - | - | 3 | 4 | | Розетка | - | - | I-3/4 | I-3/4 I-4 | | Контакт | - | - | 4 | 2 4 | | Выход | 1 | 2 | - | - | | Розетка | O-1/2 | O-1/2 / O-2 | - | - | | Контакт | 4 | 2 4 | - | - |
|
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,183 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC5224 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | | Разъем I-3/4 | | 1: | питание датчика L+ | | 2: | вход данных 4 | | 3: | питание датчика L- | | 4: | вход данных 3 | | 5: | не используется |
| | | | Разъем I-4 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 4 | | 5: | не используется |
| |  |
| | Выходы | | | Разъем O-1/2 | | 1: | не используется | | 2: | Коммутационный выход 2 | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 1 | | 5: | не используется |
| | | | Разъем O-2 | | 1: | не используется | | 2: | не используется | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 2 | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | *) Максимальная общий ток нагрузки входов и выходов - 200 мA. |
|
| Упаковочная величина [штука] | | 1 |
|
