Промышленная шина AS-Interface

Характеристики

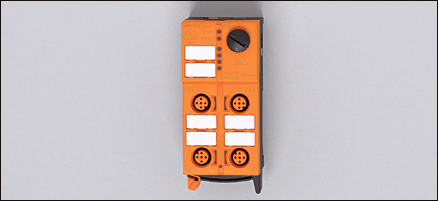

Активный модуль ClassicLine

Прямое подключение к плоскому AS-i кабелю

Разъемы M12 x 1

Разъём для адресации

Ориентация плоского кабеля возможна в трех направлениях

Сертификат ATEX

группа II, категория 3D

Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты

Цифровые входы и выходы (2 А)

Электронные данные

Электрическое исполнение

2 входа / 2 выхода

Рабочее напряжение [V]

26,5...31,6 DC

Суммарное потребление тока от AS-i [mA]

< 150

Макс. допустимая токовая нагрузка на каждый модуль [mA]

4000

Входы

цифровой

Электрическое подключение

DC PNP

Питание датчика

AS-i

Диапазон питающих напряжений [V]

18...30 DC **)

Допустимая токовая нагрузка для всех входов [mA]

100

Входной ток High/Low [mA]

6…10 / 0…2

Уровень переключающего сигнала 1 [V]

> 11

Защита от короткого замыкания

да

Выходы

цифровой

Выход

Транзистор PNP

Диапазон питающих напряжений [V]

24 DC (15...30 DC) **)

Внешний источник питания

в соответствии с PELV

Макс. допустимая токовая нагрузка на каждый выход [mA]

2000 *)

Гальваническая развязка

да

Встроенный "Watchdog"

да

Защита от короткого замыкания

да

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Степень защиты

IP 50

Испытания / одобрения

Маркировка прибора

II 3D Ex tc IIIB T80°C Dc X IP50

Электромагнитная совместимость

EN 50295
IEC 61000-6-2

MTTF [лет]

188

AS-i классификация

Расширенный режим адресации

Версия 2.11 и 3.0 / нет

AS-i профиль

S-3.0.E

Конфигурация входов/выходов [Hex]

Идентификационный код [Hex]

0.E

AS-i сертификат

в стадии разработки

Биты данных

Бит данных	D0	D1	D2	D3
Вход	1	2	-	-
Штепсельная розетка	I-1	I-2	-	-
Пин-ввод	2+4	2+4	-	-
Выход	-	-	3	4
Штепсельная розетка	-	-	O-3/4	O-3/4 O-4
Пин-ввод	-	-	4	2 4

Механические данные

Материал

PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие

Вес [kg]

0,246

Дисплеи / Элементы управления

Рабочий режим LED

зелёный

Ошибка LED

красный

Функции дисплея LED

желтый

электрическое подключение

Назначение жил кабеля при подключении

	Входы
1:	питание датчика L+
2+4:	вход данных (intern gebrückt)
3:	питание датчика L-
5:	не используется

	Выходы
	Разъем O-3/4
1:	не используется
2:	Коммутационный выход 4
3:	внеш.напряжение AUX -
4:	Коммутационный выход 3
5:	не используется

	Разъем O-4
1:	не используется 4
2:	не используется
3:	внеш.напряжение AUX -
4:	Коммутационный выход 4
5:	не используется

Принадлежности

Принадлежности (входят в комплект)

нижняя часть

Принадлежности (дополнительные)

Колпачок M12 (E73004);

Защитный корпус (E7000A)

Примечания

Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты.

Входы и выходы должны быть гальванически изолированы.

Ни один из выводов I-, I+, I1, I2 не должен быть замкнут на внешний потенциал, пока он электрически связан с AS-i кабелем.

*) Категория утилизации (DC13): Мощность при включении и размыкании достигает до 40 W ( IEC 60947-5-1)

**) через плоский кабель

Упаковочная величина [штука]
