| Характеристики |

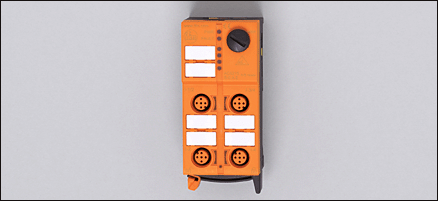

| Распределительный модуль ClassicLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| Ориентация плоского кабеля возможна в трех направлениях |
| Разветвительная коробка AS-i и AUX для подключения интеллектуальных датчиков/ приводов |
| Электронные данные |
| Электрическое исполнение | | 4-х канальная распределительная коробка |
| Рабочее напряжение [V] | | 26,5...31,6 DC (AS-i) |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 2000 (AS-i) / 2000 (AUX) |
| Входы |
| Диапазон питающих напряжений [V] | | 24 DC (15...30 DC) (AUX) |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 10284 |
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,151 |
| электрическое подключение |
Назначение жил кабеля при подключении AC5200 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | 1: | AS-i + | | 2: | внеш.напряжение - | | 3: | AS-i - | | 4: | внеш.напряжение + | |  |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
|
