| Характеристики |

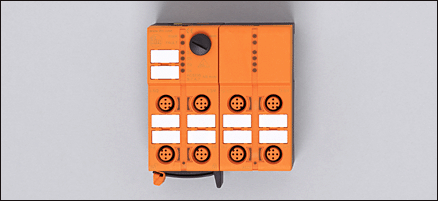

| Активный модуль ClassicLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| Только для работы с мастерами AS-i с профилем M4 |
| Разъём для адресации |
| Ориентация плоского кабеля возможна в трех направлениях |
| Версия 3.0 с расширенным режимом адресации |
| Сертификат ATEX |
| группа II, категория 3D |
| Только в сочетании с защитным кожухом E7000A или соответствующей степенью защиты |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 4 выхода; двунаправленные |
| Рабочее напряжение [V] | | 26,5...31,6 DC |
| Суммарное потребление тока от AS-i [mA] | | < 250 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 2000 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 18...30 DC **) |
| Допустимая токовая нагрузка для всех входов [mA] | | 200 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 24 DC (15...30 DC) **) |
| Внешний источник питания | | в соответствии с PELV |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 1000*) |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...50 |
| Степень защиты | | IP 50 |
| Испытания / одобрения |
| Маркировка прибора | |  II 3D Ex tc IIIB T80°C Dc X IP50 |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 155 |
| AS-i классификация |
| Расширенный режим адресации | | версия 3.0 / да |
| AS-i профиль | | S-7.A.7 |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.7 |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Штепсельная розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Пин | 4 | 2 4 | 4 | 2 4 | | Выход | 1 | 2 | 3 | 4 | | Штепсельная розетка | O-1/2 | O-1/2 O2 | O-3/4 | O-3/4 O-4 | | Пин | 4 | 2 4 | 4 | 2 4 |
|
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,314 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC535A - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | не используется | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | не используется |
| | | | Разъем I-3/4 | | 1: | Блок питания L+ | | 2: | вход данных 4 | | 3: | питание датчика L- | | 4: | вход данных 3 | | 5: | не используется | | | | | | Разъем I-4 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 4 | | 5: | не используется |
| |  |
| | Выходы | | | Разъем O-1/2 | | 1: | не используется | | 2: | Коммутационный выход 2 | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 1 | | 5: | не используется | | | | | | Разъем O-2 | | 1: | не используется | | 2: | не используется | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 2 | | 5: | не используется |
| | | | Разъем O-3/4 | | 1: | не используется | | 2: | Коммутационный выход 4 | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 3 | | 5: | не используется | | | | | | Разъем O-4 | | 1: | не используется | | 2: | не используется | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 4 | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | | Колпачок M12 (E73004); | | Защитный корпус (E7000A) |
|
| Примечания |
| Примечания | | | Установка прибора возможна только в защитном корпусе (E7000A), или должны быть приняты другие меры по обеспечению механической защиты. | | Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. | | Входы и выходы должны быть гальванически изолированы. | | *) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) | | **) через плоский кабель |
|
| Упаковочная величина [штука] | | 1 |
|
