| Характеристики |

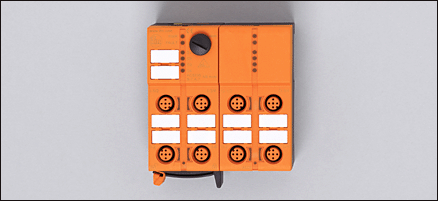

| Активный модуль ClassicLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| Версия 2.11 и 3.0 с расширенным режимом адресации. |
| Разъём для адресации |
| Ориентация плоского кабеля возможна в трех направлениях |
| Цифровые входы |
| Электронные данные |
| Электрическое исполнение | | 8 цифровых входов (2 исполнительных устройства) |
| Рабочее напряжение [V] | | 26,5...31,6 DC; "supply class 2" согласно cULus |
| Суммарное потребление тока от AS-i [mA] | | < 300 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 18...30 DC |
| Допустимая токовая нагрузка для всех входов [mA] | | 250 (2 x 125) |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | > 11 |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 218 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-0.A.E |
| Конфигурация входов/выходов [Hex] | | 0 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | 89001 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Контакт | 4 | 2 4 | 4 | 2 4 |
|
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,279 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC5210 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | 2x: | Входы | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | не используется | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | не используется |
| | | | Разъем I-3/4 | | 1: | питание датчика L+ | | 2: | вход данных 4 | | 3: | питание датчика L- | | 4: | вход данных 3 | | 5: | не используется | | | | | | Разъем I-4 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 4 | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | Не подключать любой из контактов I-, I+, I1, I2, I3, I4 к внешнему потенциалу, так как они электрически подключены к AS-i кабелю. | | Настройка по умолчанию кодов ID1: ведомый модуль 1=1 / ведомый модуль 2=2 |
|
| Упаковочная величина [штука] | | 1 |
|
