| Характеристики |

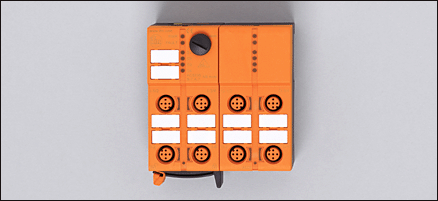

| Активный модуль ClassicLine |
| Прямое подключение к плоскому AS-i кабелю |
| Разъемы M12 x 1 |
| Версия 2.11 и 3.0 с расширенным режимом адресации. |
| Разъём для адресации |
| Ориентация плоского кабеля возможна в трех направлениях |
| входы питаются о внешнего источника |
| Электронные данные |
| Электрическое исполнение | | 4 входа / 3 выхода; двунаправленный |
| Рабочее напряжение [V] | | 26,5...31,6 DC; "supply class 2" согласно cULus |
| Суммарное потребление тока от AS-i [mA] | | < 30 |
| Макс. допустимая токовая нагрузка на каждый модуль [mA] | | 3000 |
| Входы |
| цифровой |
| Электрическое подключение | | DC PNP |
| Питание датчика | | в соответствии с PELV |
| Диапазон питающих напряжений [V] | | 20...30 DC **) |
| Допустимая токовая нагрузка для всех входов [mA] | | 1000 |
| Входной ток High/Low [mA] | | 6…10 / 0…2 |
| Уровень переключающего сигнала 1 [V] | | >11 |
| Защита от короткого замыкания | | да |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон питающих напряжений [V] | | 24 DC (20...30 DC) **) |
| Внешний источник питания | | в соответствии с PELV |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 1000 *) |
| Гальваническая развязка | | да |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 166 |
| AS-i классификация |
| Расширенный режим адресации | | Версия 2.11 и 3.0 / да |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | в стадии разработки |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Вход | 1 | 2 | 3 | 4 | | Разъем | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | Контакт | 4 | 2 4 | 4 | 2 4 | | Выход | 1 | 2 | 3 | 4 | | Разъем | O-1/2 | O-1/2 O2 | O-3 | - | | Контакт | 4 | 2 4 | 4 | - |
|
| Биты параметров | | | Бит параметра | Bezeichnung | | P0 | nicht genutzt | | P1 | Peripheriefehleranzeige nicht aktiv 0 / Peripheriefehleranzeige aktiv (default) 1 | | P2 | nicht genutzt | | P3 | nicht genutzt |
|
| Механические данные |
| Материал | | PA (полиамид); Прокалывающие контакты: CuSn6 поверхность из никеля и оловянное покрытие |
| Вес [kg] | | 0,285 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зеленый (AUX > 7 V) |
| Ошибка LED | | красный (AUX 15 V ± 2 V) |
| Функции дисплея LED | | желтый |
| электрическое подключение |
Назначение жил кабеля при подключении AC5292 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | | Входы | | | Разъем I-1/2 | | 1: | питание датчика L+ | | 2: | вход данных 2 | | 3: | питание датчика L- | | 4: | вход данных 1 | | 5: | не используется | | | | | | Разъем I-2 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 2 | | 5: | не используется |
| | | | Разъем I-3/4 | | 1: | Блок питания L+ | | 2: | вход данных 4 | | 3: | питание датчика L- | | 4: | вход данных 3 | | 5: | не используется | | | | | | Разъем I-4 | | 1: | питание датчика L+ | | 2: | не используется | | 3: | питание датчика L- | | 4: | вход данных 4 | | 5: | не используется |
| |  |
| | Выходы | | | Разъем O-1/2 | | 1: | не используется | | 2: | Коммутационный выход 2 | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 1 | | 5: | не используется | | | | | | Разъем O-2 | | 1: | не используется | | 2: | не используется | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 2 | | 5: | не используется |
| | | | Разъем O-3 | | 1: | не используется | | 2: | не используется | | 3: | внеш.напряжение AUX - | | 4: | Коммутационный выход 3 | | 5: | не используется |
| |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | нижняя часть |
| Принадлежности (дополнительные) | | |
| Примечания |
| Примечания | | | *) Категория применения (DC13): Мощность включения и отключения для коммутации электромагнитов до 20 Вт (в соответствии с IEC 60947-5-1) | | **) через черный плоский кабель |
|
| Упаковочная величина [штука] | | 1 |
|
