| Характеристики |

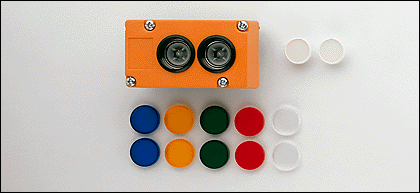

| Верхние части активного модуля AS-i с подсвечиваемыми кнопками |
| AS-i интерфейс для нижних частей модуля |
| Питание через AS-i кабель |
| Сменные цветные вставки |
| Электронные данные |
| Электрическое исполнение | | 2 кнопки / 2 светодиодных индикатора |
| Рабочее напряжение [V] | | 26,5...31,6 |
| Суммарное потребление тока от AS-i [mA] | | < 55 |
| Входы |
| цифровой |
| Питание датчика | | AS-i |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...60 |
| Температура хранения [°C] | | -40...85 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 50295 |
| MTTF [лет] | | 1715 |
| AS-i классификация |
| Расширенный режим адресации | | версия 2.1 / дa |
| AS-i профиль | | S-B.A.E |
| Конфигурация входов/выходов [Hex] | | B |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | 49201 |
| Биты данных | | | Бит данных | D0 | D1 | D2 | D3 | | Назначение | Светодиод 1 (белый) Светодиод 2 (белый) | Кнопка 1 | Кнопка 2 |
|
| Механические данные |
| Материал | | PBT (полибутилентерефталат) |
| Вес [kg] | | 0,103 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| электрическое подключение |
| Электрическое подсоединение | | Контактные штыри на нижнем модуле |
| Примечания |
| Примечания | | | Кнопки (EAO тип 84) имеют защиту от случайного нажатия. Корпус и кнопки можно маркировать. | | Принадлежности: 2 держателя для насадок, 10 цветных насадок (2 красных, 2 зелёных, 2 жёлтых, 2 голубых, 2 белых) | | Принадлежность (опция) : Сниматель для насадок на кнопки Е70206 |
|
| Упаковочная величина [штука] | | 1 |
|
