Промышленные системы передачи данных

Характеристики

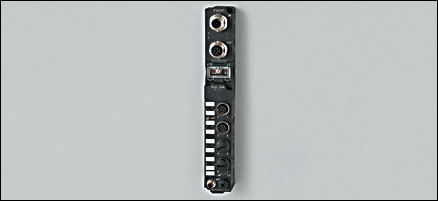

Модули ввода / вывода для полевой шины

Разъемы M12 x 1

Profibus-DP интерфейс

Электронные данные

Электрическое исполнение

4 аналоговых выхода 0/4...20 mA

Рабочее напряжение [V]

20...29 DC

Потребление тока [mA]

< 115

Разделение потенциалов

нет

Выходы

Защита от короткого замыкания

да

аналоговый

токовый выход [mA]

0/4...20

Наиб.нагрузка [Ω]

500

Питание привода

от напряжения нагрузки

Точность/ погрешность

Точность [в % от диапазона]

< ± 0,3

Время реакции

Wandlungszeit [ms]

< 3,5

интерфейсы

Kommunikationsschnittstelle

Profibus-DP

Übertragungsrate [kBit/s]

9,6...12000

Adressierung Profibus

1...99

Условия эксплуатации

Температура окружающей среды [°C]

0...55

Температура хранения [°C]

-25...85

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 50081-2
EN 50082-2

Вибропрочность

IEC 68

Teil 2-6 / IEC 68, Teil 2-27

Механические данные

Материал

корпус: PA 6; герметик: PU (полиуретан); Контакты: латунь позолоченый

Вес [kg]

0,3

электрическое подключение

Назначение жил кабеля при подключении

	Разъем M12 Выходы
1:	выход +
2:	24 V DC UL
3:	выход GND
4:	GND
5:	защитный экран

Назначение жил кабеля при подключении

	Stecker M8
1:	24 V DC UB
2:	24 V DC UL
3:	GND
4:	GND

	Разъем M8
1:	24 V DC UB
2:	24 V DC UL
3:	GND
4:	GND

	Stecker M12 Profibus In
1:	не используется
2:	Leitung A
3:	GND
4:	Leitung B
5:	защитный экран

	Разъем M12 Profibus Out
1:	5 V DC
2:	Leitung A
3:	GND
4:	Leitung B
5:	защитный экран

Примечания

Упаковочная величина [штука]
