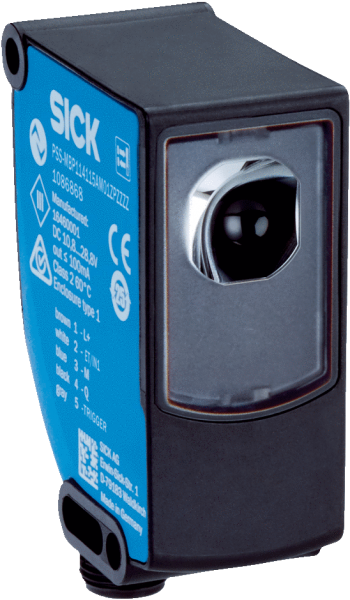

• Характеристики

  Размеры (Ш x В x Г)	26 mm x 62 mm x 47,5 mm
  Дистанция обнаружения	27,5 mm
  Допуск области сканирования	± 3 mm Контроль наличия ± 1 mm контроль качества
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, белый 1)
  Длина волны	400 nm ... 750 nm
  Источник света	Длинная сторона устройства
  Размер светового пятна	0,8 mm x 8 mm
  Положение светового пятна	Продольно 2)
  Скорость объекта, макс.	4 m/s
  Допуск на горизонтальное смещение	± 1 mm ... 3 mm 3)
  Настройка Панель управления обучения или ET 1. Обучение: фон / 2. Обучение: печатьЧувствительность Чувствительность (%) 10 % ... 90 % (приращение = 10, определяет уровень качества) IO-Link Логика переключающего выходаКонфигурация контакта 2Блокировка клавишЗадержка переключающего выходаПрограммирование напечатанного текстаПрограммирование фонаЧувствительностьЗадержка входа триггераДлительность импульса Q
  Особые свойства	Программирование напечатанного текста без фона (однородный/однотонный)

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) Относительно длинной стороны устройства.
  • 3) В зависимости от настроенного уровня качества.

• Интерфейсы

  Полевая шина, промышленная шина	-
  Тип интеграции в шину	-

• Механика/электроника

  Напряжение питания	10,8 V DC ... 28,8 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 100 mA 3)
  Задержка переключающего выхода по спадающему фронту сигнала (триггер)	Max. 10 ms
  Переключающий выход	PUSH/PULL
  Дискретный выход (напряжение)	Push/Pull: HIGH = UV - 3 В / LOW ≤ 3 В
  Выходной ток Iмакс.	100 mA 4)
  Вход, настройка (ET)	Настройка: U = 10 В ... < UV: Run: U < 2 V
  Вход, триггер	Потребление энергии: U = 10 V ... < Uv Оценка: U < 2 V
  Время накопления (ET)	65 мс, энергонезависимое сохранение
  Тип подключения	Разъем M12, 5-конт.
  Класс защиты	III
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	68 g
  Материал корпуса	VISTAL®

  • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Суммарный ток всех выходов.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068-2-27 (30 г/11 мс)

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	4,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал Q Бит 2 = дискретный сигнал Q действителен Бит 8 ... 15 = качество печати

Показать всё Скрыть всё

Технические чертежи

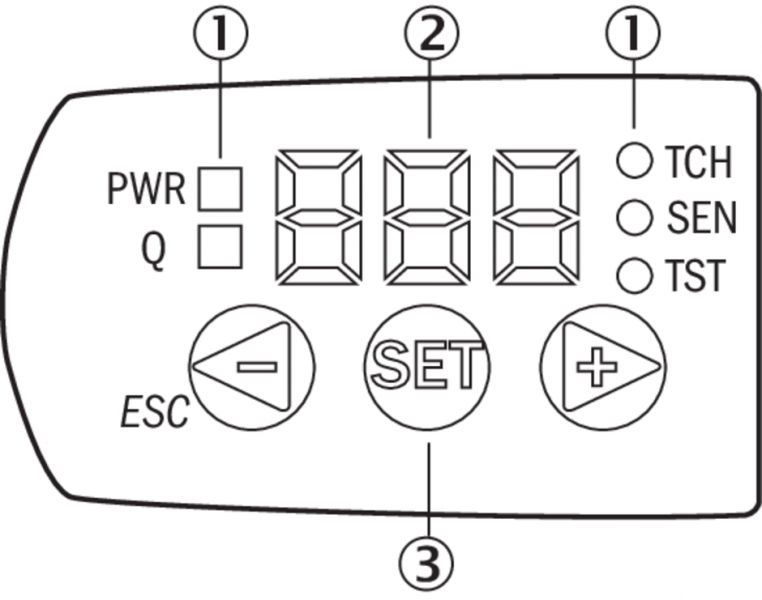

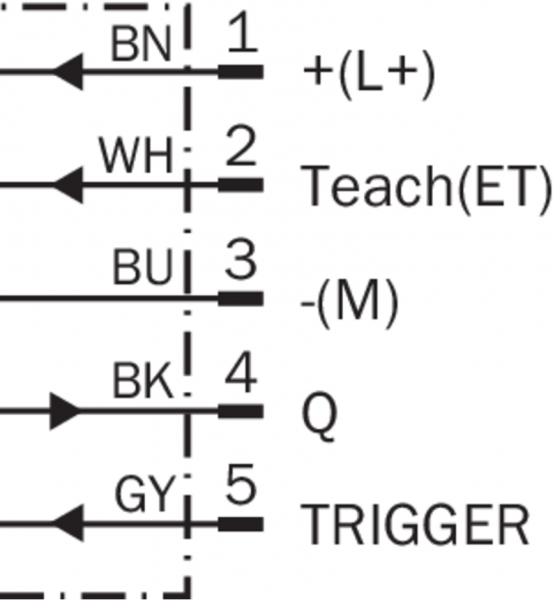

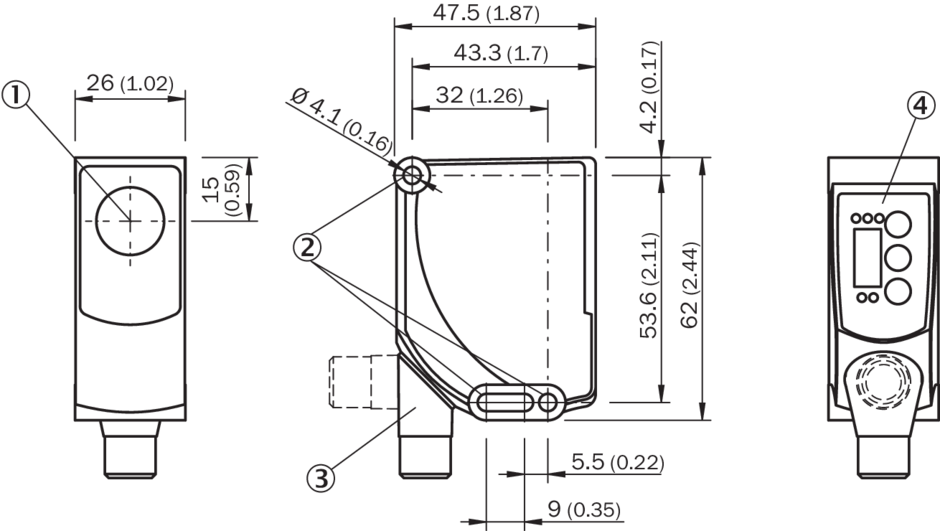

Габаритный чертеж Варианты настройки Схема соединений cd-394 Вид: Галерея Список Показать всё Скрыть всё
