- Характеристики
| Постановка задачи | Контроль, Инспекция, Измерение |
| Технология | 3D, LineScan |
| Примерная зона обзора | В зависимости от используемого объектива |
| Синхронизация данных | Независимая, запуск энкодера, внешний запуск |
| Область спектра | 400 nm ... 950 nm |

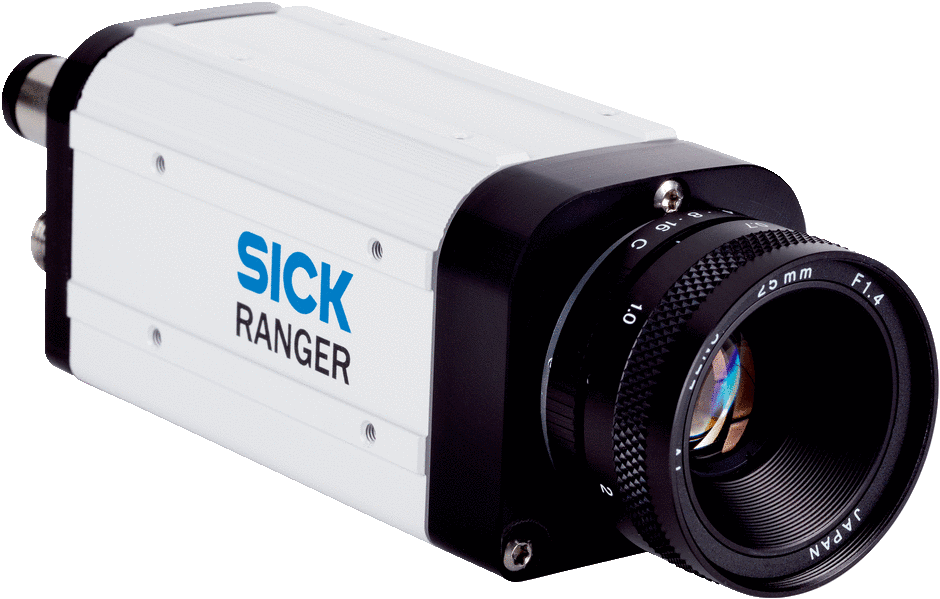

| Описание | Ranger D40 — 3D, макс. 1 тыс. профилей в секунду. Интерфейс Gigabit Ethernet, 512 x 512 пикселей. |
- Производительность
| Глубина цвета | 8 bit |
| Датчик изображения | CMOS |
| Разрешение датчика | 512 px x 512 px |
| Частота развертки/регенерации изображения | 1.000 3D-профилей/с |
| Кол-во строк датчика, доступных для 3D | 0 ... 511 |
| Разрешение 3D-профиля | 512 px |
| Размер пикселя | 9,5 x 9,5 мкм |
| Коэффициент использования | 60 % |
| Макс. разрешение по высоте в 3D | 13 бит 1/16 пикселей |
| Оптический центр (ряд, столбец) | (227, 256) |
| Разрешение серой шкалы | 512 px |
| Инфракрасный фильтр | Без ИК-светофильтра |
- Интерфейсы
| Ethernet | ✔ , UDP/IP | | Скорость передачи данных | 1.000 Mbit/s |
|
| Последовательный | ✔ , RS-422 | | Функция | Энкодеры |
|
| Конфигурационное ПО | Ranger Studio |
| Операционная система | Windows XP Pro, Windows 7, Windows 10 |
| Среда разработки | C++ (VS 2005/2008/2010) / C |
| Интерфейс программирования | iCon API |
| Цифровые входы | 4 x HIGH = 10 ... 28,8 В |
| Цифровые выходы | 1 уровень TTL, 2 x тип B, всего < 100 мА |
| Интерфейс энкодера | RS-422 |
| Максимальная частота энкодера | 2 MHz |
| Управление внешней подсветкой | 5 V TTL |
- Механика/электроника
| Соединения | Напряжение — I/O: M12, 8-контактный, наружная резьба M12, 8-контактный гнездовой разъем (энкодер) RJ45 (Ethernet) |
| Материал соединений | M12: никелированная медь |
| Напряжение питания | 24 V DC, ± 20 % |
| Остаточная пульсация | < 5 Vss |
| Потребляемая мощность | 7 W |
| Потребление тока | 0,8 A |
| Стандарты (ROHS) | ✔ |
| Тип защиты | IP20 |
| Материал корпуса | Алюминий |
| Цвет корпуса | Серый, с порошковым покрытием |
| Вес | 360 g |
| Размеры (Д x Ш x В) | 125 mm x 52 mm x 52 mm |
| Объективы | C-Mount, 1/2" |
- Данные окружающей среды
| Устойчивость к сотрясениям | 15 г, 3 x 6 направлений |
| Устойчивость к вибрации | 5 g, 58 Hz ... 150 Hz |
| Диапазон температур при работе | 0 °C ... +45 °C 1) |
| Диапазон температур при хранении | –20 °C ... +70 °C 1) |
- Классификации
| ECl@ss 5.0 | 27310205 |
| ECl@ss 5.1.4 | 27310205 |
| ECl@ss 6.0 | 27310205 |
| ECl@ss 6.2 | 27310205 |
| ECl@ss 7.0 | 27310205 |
| ECl@ss 8.0 | 27310205 |
| ECl@ss 8.1 | 27310205 |
| ECl@ss 9.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |
Показать всё Скрыть всё Технические чертежи

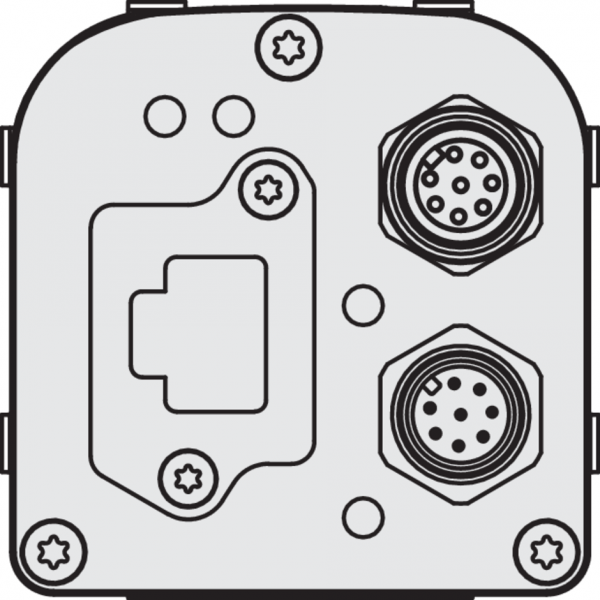

Тип подключения

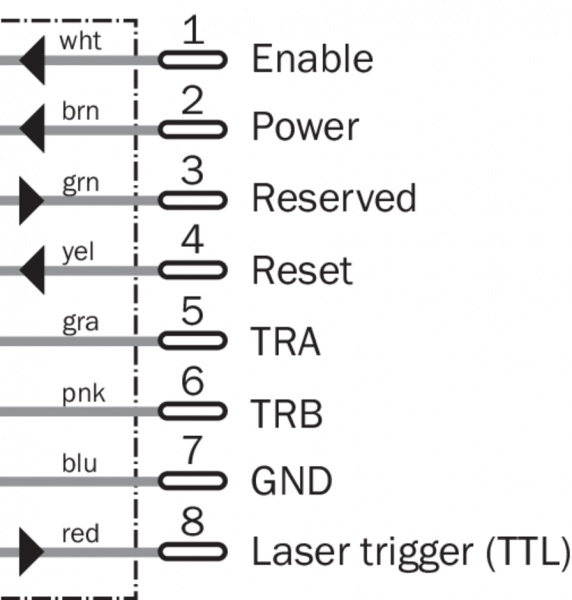

схема соединений, напряжение, I/O

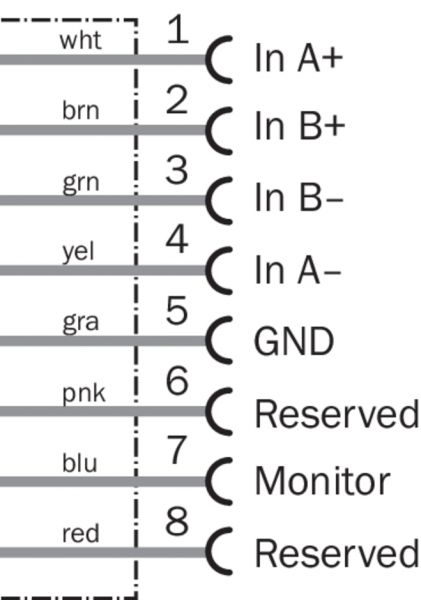

схема соединений, разъем энкодера

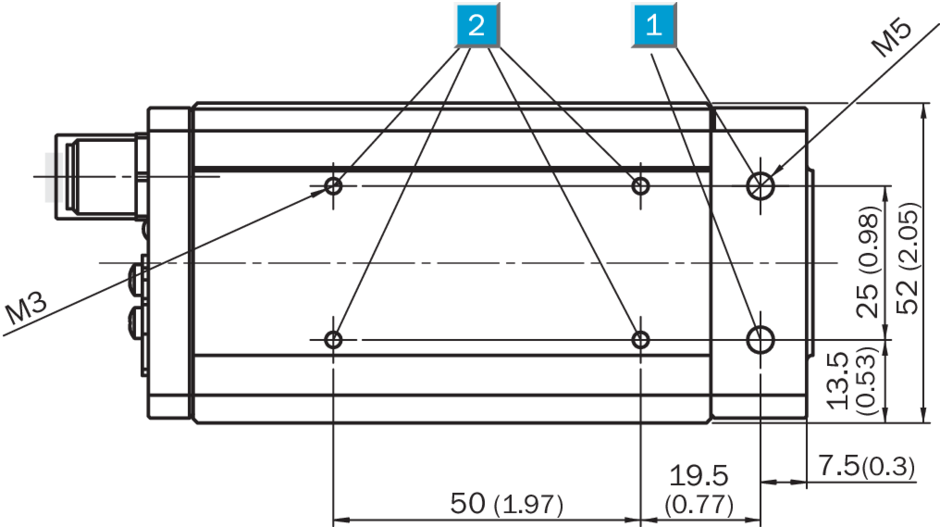

габаритный чертеж, вид снизу

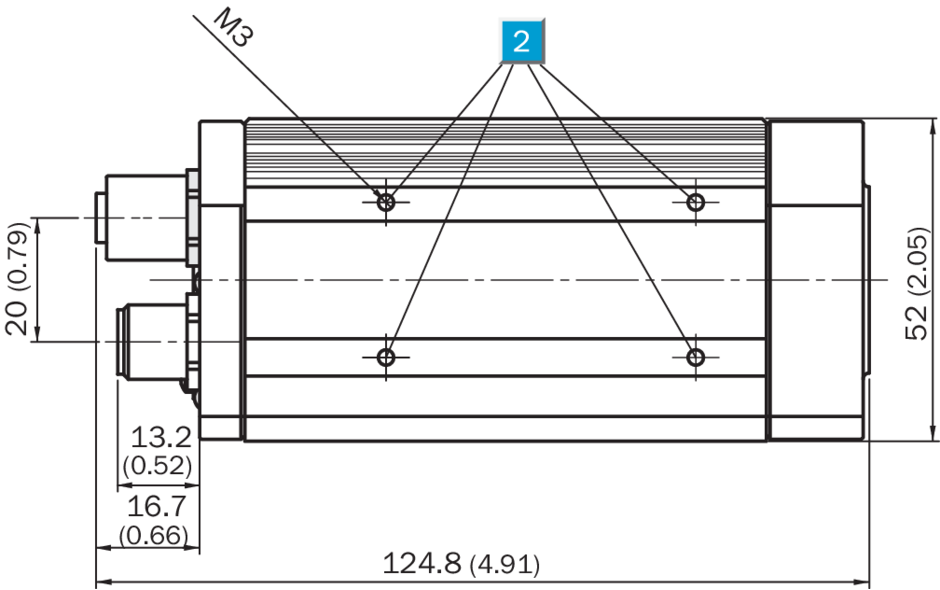

габаритный чертеж, вид сбоку
