- Характеристики
| Часть системы | Датчик и пускатель |
| Принцип работы датчика | Магнитный |
| Количество нормально открытых контактов | 2 |
| Количество нормально закрытых контактов | 0 |
| Количество сигнальных контактов | 1 |
| Безопасное расстояние включения Sao | 9 mm |
| Безопасное расстояние выключения Sar | 20 mm |
| Активные сенсорные поверхности | 1 |
| Направления включения | 3 |
- Параметры техники безопасности
| Значение B10d | 2 x 107 циклов срабатывания |
| Тип конструкции | Тип конструкции 4 (EN ISO 14119) |
| Степень кодирования пускателя | Невысокая степень кодирования (EN ISO 14119) |
| Безопасное состояние в случае возникновения ошибки | Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности. |
- Интерфейсы
| Тип подключения | Кабель с разъемом M12, 8-конт. | | Длина кабеля | 0,2 m | | Материал кабеля | ПВХ |
|
| Индикация состояния | ✔ |
- Электрические данные
| Тип выхода | Герконы |
| Напряжение переключения | ≤ 30 V DC |
| Ток переключения | ≤ 100 mA ≤ 10 mA 1) |
- Механические данные
| Тип корпуса | Прямоугольный |
| Размеры (Ш x В x Г) | 25 mm x 88 mm x 13 mm |
| Вес | 0,1 kg |
| Материал корпуса | ПФС, армированный стекловолокном |
- Данные окружающей среды
| Тип защиты | IP67 (IEC 60529) |
| Диапазон рабочих температур | –20 °C ... +60 °C |
| Температура хранения | –20 °C ... +60 °C |
| Виброустойчивость | 10 Hz ... 55 Hz, 1 mm (EN 60947-5-3) |
| Ударопрочность | 30 g, 11 ms (EN 60947-5-3) |
- Классификации
| ECl@ss 5.0 | 27272402 |
| ECl@ss 5.1.4 | 27272402 |
| ECl@ss 6.0 | 27272402 |
| ECl@ss 6.2 | 27272402 |
| ECl@ss 7.0 | 27272402 |
| ECl@ss 8.0 | 27272402 |
| ECl@ss 8.1 | 27272402 |
| ECl@ss 9.0 | 27272402 |
| ETIM 5.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| UNSPSC 16.0901 | 39122205 |
Показать всё Скрыть всё Технические чертежи

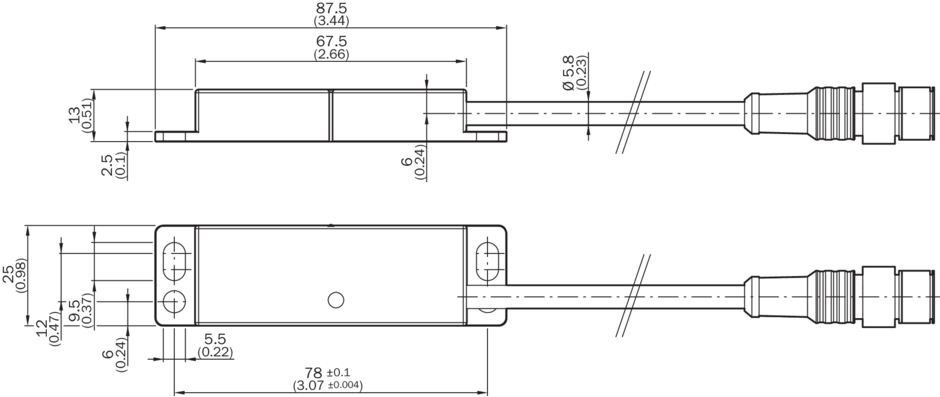

Габаритный чертеж

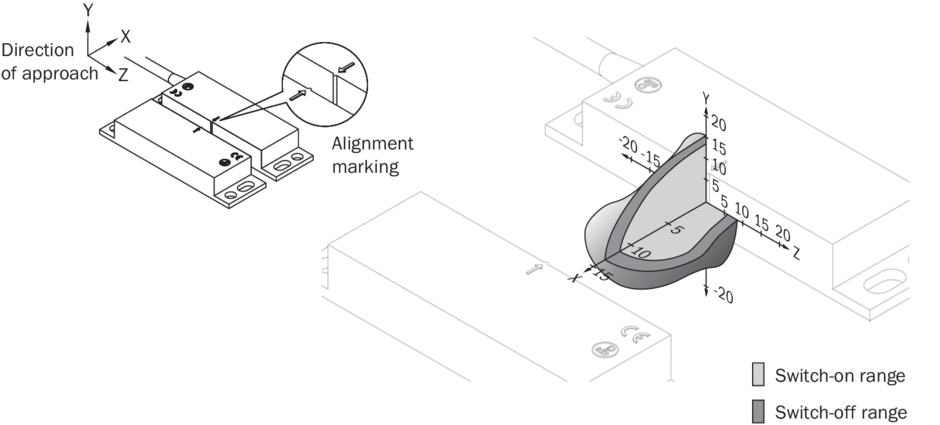

Область срабатывания RE27

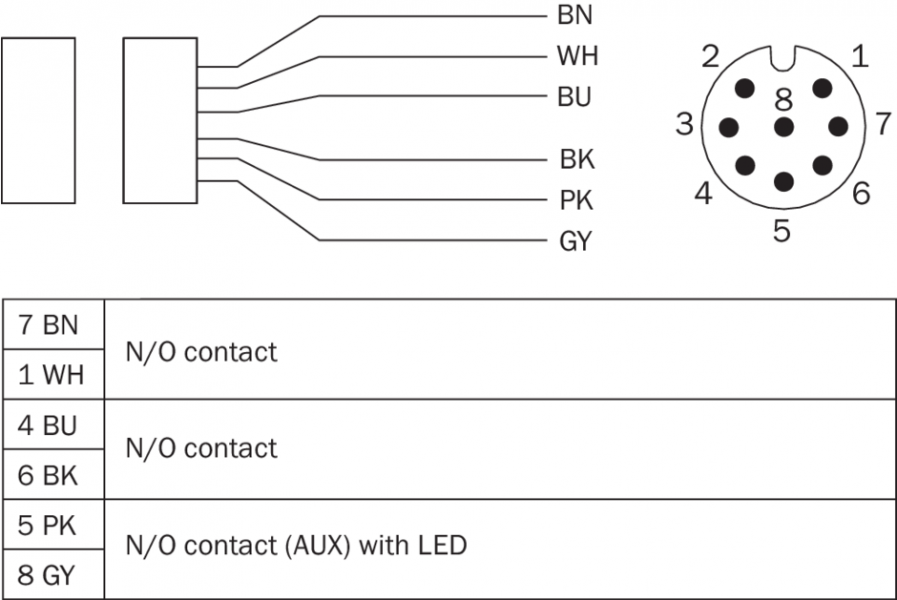

Схема соединений RE27-SAxxL: схема разъема датчика

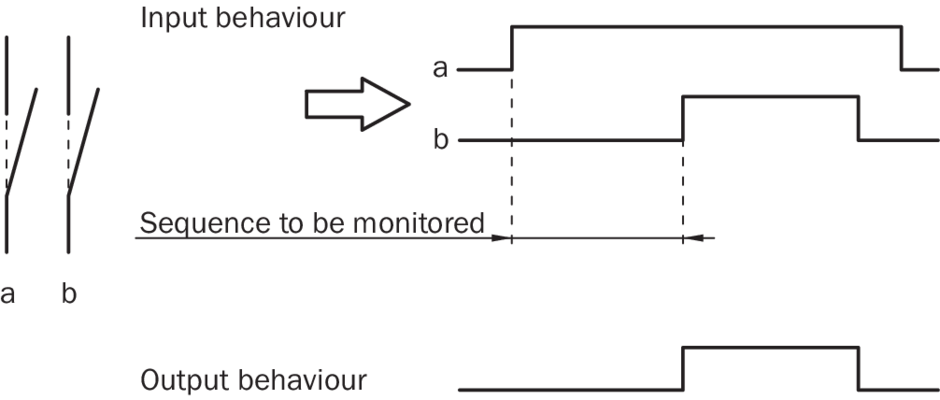

Характеристика сигнала датчика
