Показать всё Скрыть всё
- Характеристики
| Версия | Mid Range |
| Категория продукции | Устройство записи и считывания со встроенной антенной |
| Разрешение на эксплуатацию радиооборудования | Европа (ETSI EN 302 208-2 V1.4.1) ЮАР (ETSI EN 302 208-2 V1.4.1) |
| Диапазон частот | UHF (860 MHz ... 960 MHz) |
| Несущая частота | 865,7 MHz ... 867,5 MHz |
| Выходная мощность | 0,25 W (ЭИМ, 24 дБм) |
| Стандарт RFID | EPCglobal UHF Class 1 Generation 2, ISO/IEC 18000-6 C |
| Модуляция | PR-ASK |
| Тип подключения | Кабель |
| Средняя наработка на отказ | 23 лет |
| Обогрев | Нет |
| Дальность сканирования | Max. 1 m 1) |
| Антенна | Встроенная (круговая поляризация, отношение осей тип. 2 дБ, апертурный угол 100°, соотношение излучения вперед-назад > 7 дБ) |
| Сервисные функции | Клонирование параметров с помощью встроенного слота для карт памяти MicroSD или внешнего CMC-модуля в CDB620 |
| Прочие функции | Функция клонирования (карта памяти MicroSD или система), Диагностика, Обновляемая прошивка, гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Импульсный запуск |
- Интерфейсы
| Последовательный | ✔ , RS-232, RS-422, RS-485 | | Функция | Host, AUX (только RS-232) | | Скорость передачи данных | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232) |
|
| CAN | ✔ | | Примечание | CSN (SICK CAN Sensor Network) | | Функция | Host |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | Доступно в качестве опционального внешнего модуля |
|
| USB | ✔ | | Примечание | USB 2.0 | | Функция | AUX |
|
| Переключающие входы | 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Переключающие выходы | 4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Оптическая индикация | 11 LEDs (Функция настраивается через SOPAS ET, альтернативно с помощью системы управления или программных команд, Индикаторы состояния) |
| Конфигурационное ПО | SOPAS ET |
- Механика/электроника
| Электрическое подключение | 1 x 15-контактный приборный штекер D-Sub-HD |
| Рабочее напряжение | 10 V DC ... 30 V DC |
| Потребляемая мощность | 8 W, Режим ожидания 3 Вт |
| Корпус | Алюминиевое литье Пластик (PPS) |
| Тип защиты | IP67 |
| Класс защиты | III |
| Вес | 780 g |
| Размеры (Д x Ш x В) | 137 mm x 131 mm x 56 mm |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-3 (2007) + A1 (2011) / EN 61000-6-2 (2005) |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Диапазон рабочих температур | –25 °C ... +50 °C |
| Температура хранения | –40 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
- Классификации
| ECl@ss 5.0 | 27280401 |
| ECl@ss 5.1.4 | 27280401 |
| ECl@ss 6.0 | 27280401 |
| ECl@ss 6.2 | 27280401 |
| ECl@ss 7.0 | 27280401 |
| ECl@ss 8.0 | 27280401 |
| ECl@ss 8.1 | 27280401 |
| ECl@ss 9.0 | 27280401 |
| ETIM 6.0 | EC002998 |
| UNSPSC 16.0901 | 52161523 |
Показать всё Скрыть всё Технические чертежи

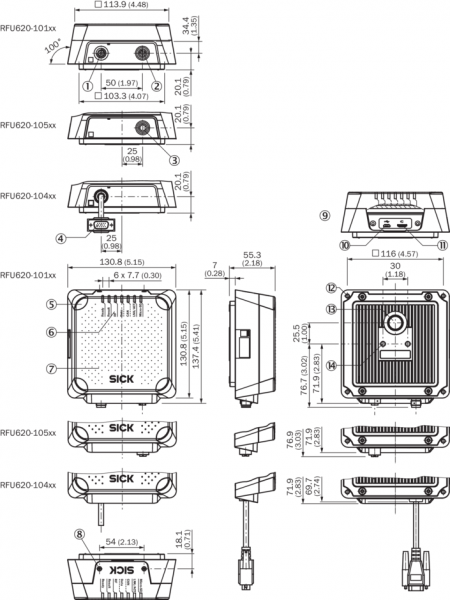

Габаритный чертёж RFU62x

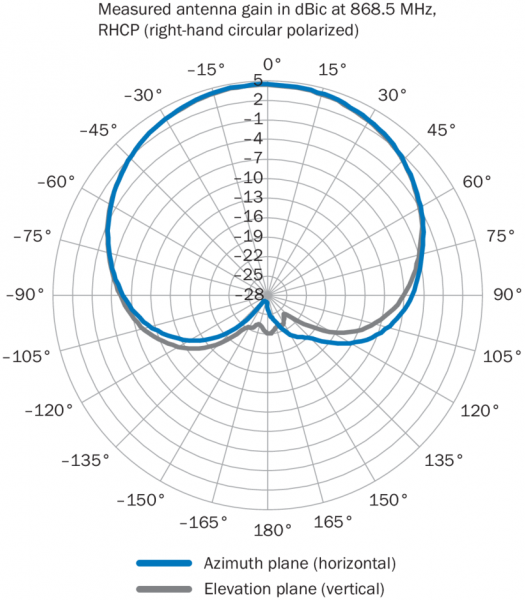

Диаграмма направленности
