- Характеристики
| Версия | Long Range |

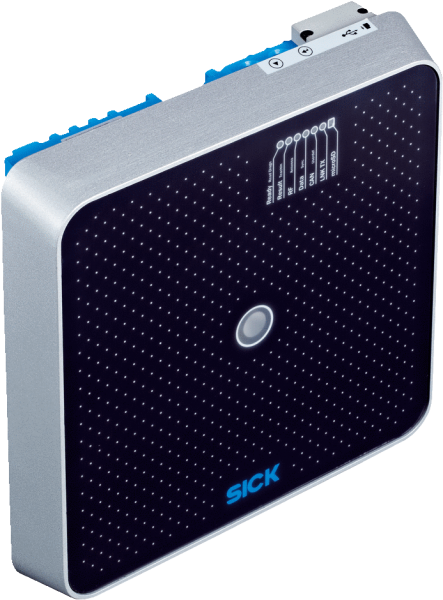

| Категория продукции | Устройство записи и считывания со встроенной антенной |
| Разрешение на эксплуатацию радиооборудования | Бразилия (ANATEL Resolution No. 506) |
| Диапазон частот | UHF (860 MHz ... 960 MHz) |
| Несущая частота | 902,75 MHz ... 907,25 MHz 915,25 MHz ... 927,25 MHz |
| Выходная мощность | 4 W (ЭИИМ, со встроенной антенной, альтернативно 30 дБм на разъеме для внешней антенны, мощность регулируемая) |
| Стандарт RFID | EPCglobal UHF Class 1 Generation 2, ISO/IEC 18000-6 C |
| Модуляция | PR-ASK, DSB-ASK |
| Средняя наработка на отказ | 14 лет |
| Дальность сканирования | Typ. 5 m 1) |
| Антенна | Встроенная (круговая поляризация, отношение осей тип. 2 дБ, апертурный угол 72°, соотношение излучения вперед-назад > 17 дБ), дополнительно 3 разъема для внешних антенн |
| Сервисные функции | Клонирование параметров с помощью встроенного слота для карт памяти MicroSD или внешнего CMC-модуля в CDB620 |
| Прочие функции | Функция клонирования (карта памяти MicroSD или система), Диагностика, Обновляемая прошивка, гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Импульсный запуск |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Функция | Host, AUX | | Скорость передачи данных | 10/100 Мбит/с |
|
| PROFINET | ✔ | | Функция | PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) | | Скорость передачи данных | 10/100 Мбит/с |
|
| EtherNet/IP™ | ✔ | | Скорость передачи данных | 10/100 Мбит/с |
|
| EtherCAT® | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600 |
|
| Последовательный | ✔ , RS-232, RS-422, RS-485 | | Функция | Host, AUX | | Скорость передачи данных | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232) |
|
| CAN | ✔ | | Примечание | CSN (SICK CAN Sensor Network) | | Функция | Host |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | Доступно в качестве опционального внешнего модуля |
|
| USB | ✔ | | Примечание | USB 2.0 | | Функция | AUX |
|
| Переключающие входы | 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Переключающие выходы | 4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Оптическая индикация | 8 светодиодов, один многоцветный (Функция настраивается через SOPAS ET, альтернативно с помощью системы управления или программных команд, Индикаторы состояния) |
| Акустическая индикация | 1 Бипер/зуммер (отключаемый, с возможностью назначения функции сигнала о результате) |
| Элементы управления | 2 клавиши (выбор и запуск / отключение функций) |
| Конфигурационное ПО | SOPAS ET |
- Механика/электроника
| Электрическое подключение | 1 x M12, 17-контактный штекер 1 x M12, 4-контактный гнездовой разъем Ethernet |
| Рабочее напряжение | 18 V DC ... 30 V DC |
| Потребляемая мощность | < 20 W, при ненагруженных переключающих выходах и полной мощности передачи |
| Корпус | Алюминиевое литье |
| Цвет корпуса | Синий, черный, серебристый |
| Тип защиты | IP67 |
| Класс защиты | III |
| Вес | 3,5 kg |
| Размеры (Д x Ш x В) | 239 mm x 239 mm x 64 mm |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-4 (2007-09) / EN 61000-6-2 (2009-05) |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Диапазон рабочих температур | –25 °C ... +60 °C |
| Температура хранения | –30 °C ... +70 °C |
| Допустимая относительная влажность воздуха | ± 90 %, без образования конденсата |
- Классификации
| ECl@ss 5.0 | 27280401 |
| ECl@ss 5.1.4 | 27280401 |
| ECl@ss 6.0 | 27280401 |
| ECl@ss 6.2 | 27280401 |
| ECl@ss 7.0 | 27280401 |
| ECl@ss 8.0 | 27280401 |
| ECl@ss 8.1 | 27280401 |
| ECl@ss 9.0 | 27280401 |
| ETIM 6.0 | EC002998 |
| UNSPSC 16.0901 | 52161523 |
Показать всё Скрыть всё Технические чертежи

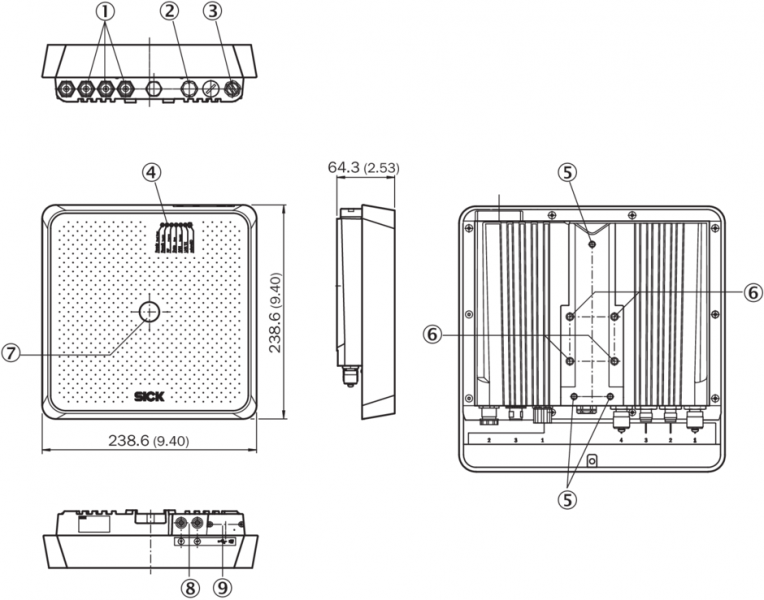

Габаритный чертёж RFU63x

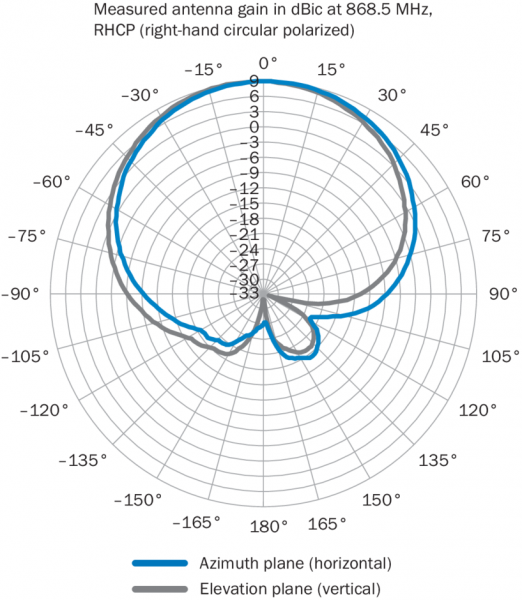

Диаграмма направленности
