- Параметры техники безопасности
| Класс надежности | SIL3 (IEC 61508) SILCL3 (IEC 62061) |
| Категория | Категория 4 (EN ISO 13849) |
| Уровень производительности | PL e (EN ISO 13849) |
| Значение B10d | 1 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A), 1 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A), 2 x 105 циклов срабатывания (DC-13, 24 V, I = 1 A), 6 x 100 циклов срабатывания (DC-13, 24 V, I = 5 A) |
| PFHd (средняя вероятность опасного отказа в час) | 1,0 x 10-9 (EN ISO 13849) |
| TM (заданная продолжительность работы) | 20 лет (EN ISO 13849) |
- Функции
| Контроль датчиков | Контроль времени расхождения Последовательный контроль Распознавание перекрестного замыкания |
| Сброс | Автоматически Вручную |
- Интерфейсы
| Тип подключения | Вставные пружинные зажимы |
| Количество токопроводящих линий разблокировки (нормально открытый) | 2, важный для безопасности |
- Электрические данные - Эксплуатационные параметры
| Напряжение питания | PELV или SELV |
| Напряжение питания UV | 24 V DC (16,8 V DC ... 30 V DC) |
| Остаточная пульсация | ≤ 2,4 Vss 1) |
| Потребляемая мощность (входные контуры) | ≤ 1,3 W |
| Категория перенапряжения | III |
| Максимально допустимое импульсное напряжение Uimp | 6 kV (EN 60664-1) |
- Электрические данные - Входные контуры
| Входное напряжение | | HIGH | 24 V DC (11 V DC ... 30 V DC) | | LOW | –3 V DC ... 5 V DC |
|
| Входной ток | 4 mA ... 6 mA |
| Контроль синхронизации | ≤ 3 s |
- Электрические данные - Управляющие выходы
| Тип выхода | Выход PNP, защита от коротких замыканий |
| Период тестирования | 40 ms |
- Электрические данные - Выходные контуры
| Тип выхода | Полупроводник PNP, защита от коротких замыканий |
| Выходной ток | ≤ 120 mA |
- Электрические данные - Выходные токопроводящие линии
| Стандартное время отклика | 10 ms |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Цепи разблокировки | | Напряжение переключения | 10 V DC ... 250 V DC | | Допустимая токовая нагрузка на устройство переключения выходного сигнала | 10 mA ... 6 A |
|
| Суммарный ток | ≤ 12 A |
| Срок службы механических компонентов | 1 x 105 циклов срабатывания |
- Механические данные
| Размеры (Ш x В x Г) | 18 mm x 124,6 mm x 85,5 mm |
| Вес | 130 g |
- Данные окружающей среды
| Тип защиты | IP20 (EN 60529) |
- Классификации
| ECl@ss 5.0 | 27371990 |
| ECl@ss 5.1.4 | 27371990 |
| ECl@ss 6.0 | 27371819 |
| ECl@ss 6.2 | 27371819 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 8.1 | 27371819 |
| ECl@ss 9.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC 16.0901 | 41113704 |
Показать всё Скрыть всё Технические чертежи

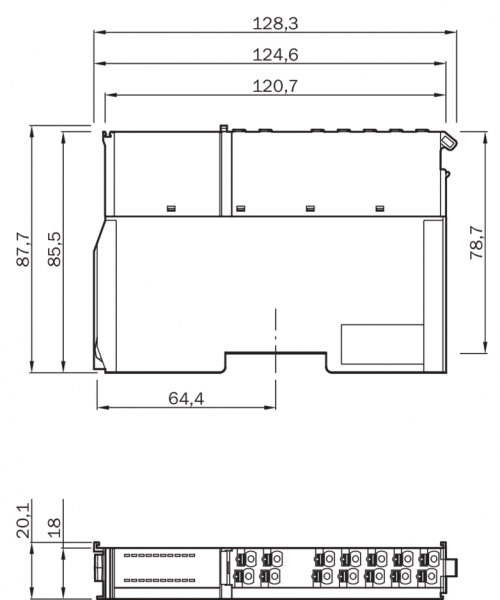

Габаритный чертеж ReLy

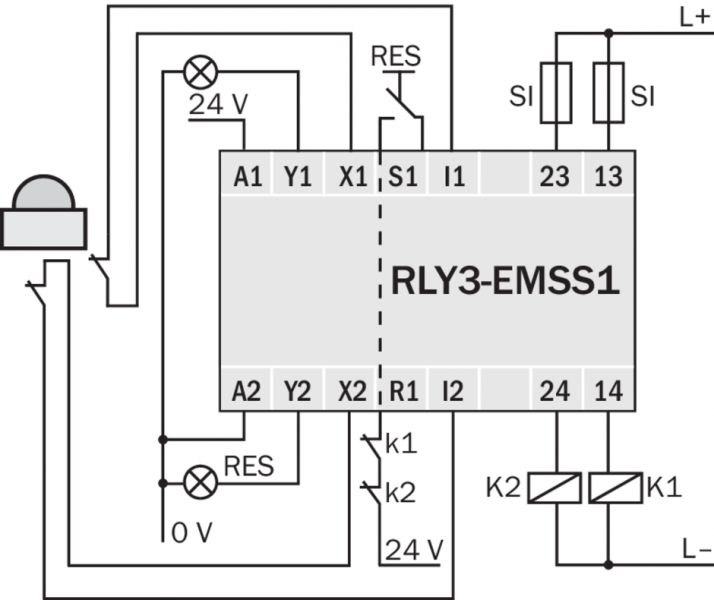

RLY3-EMSS1 для двухканального аварийного выключения с ручным сбросом и контролем контакторов

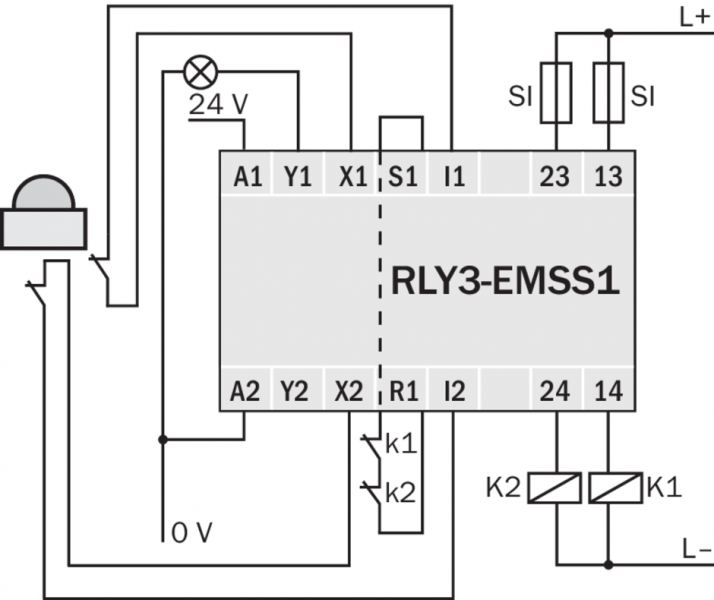

RLY3-EMSS1 для двухканального аварийного выключения с автоматическим сбросом и контролем контакторов
