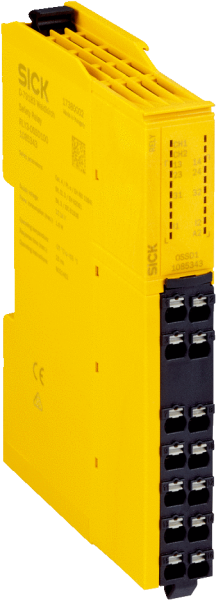

RLY3-OSSD1

Параметры техники безопасности

Класс надежности	SIL3 (IEC 61508) SILCL3 (IEC 62061)
Категория	Категория 4 (EN ISO 13849)
Уровень производительности	PL e (EN ISO 13849)
Значение B10d	1 x 105 циклов срабатывания (AC-15, 230 V, I = 1 A), 1 x 105 циклов срабатывания (AC-15, 230 V, I = 5 A), 2 x 105 циклов срабатывания (DC-13, 24 V, I = 1 A), 6 x 100 циклов срабатывания (DC-13, 24 V, I = 5 A)
PFHd (средняя вероятность опасного отказа в час)	1,0 x 10-9 (EN ISO 13849)
TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

Интерфейсы

Тип подключения	Вставные пружинные зажимы
Количество токопроводящих линий разблокировки (нормально открытый)	2, важный для безопасности
Количество токопроводящих линий обратной связи (нормально закрытый)	1, не относится к безопасности

Электрические данные - Эксплуатационные параметры

Потребляемая мощность (входные контуры)	≤ 1,5 W
Категория перенапряжения	III
Максимально допустимое импульсное напряжение Uimp	6 kV (EN 60664-1)

Электрические данные - Входные контуры

Входной ток

≤ 2 x 50 mA

Ширина контрольного импульса

≤ 1 ms

Частота тестирования

≤ 10 Hz

Электрические данные - Выходные токопроводящие линии

Стандартное время отклика

10 ms

Материал контактов

Серебряный сплав, тонкое золочение

Цепи разблокировки
Напряжение переключения	10 V DC ... 250 V DC
Допустимая токовая нагрузка на устройство переключения выходного сигнала	10 mA ... 6 A

Цепи обратной связи
Напряжение переключения	15 V DC ... 30 V DC
Допустимая токовая нагрузка на устройство переключения выходного сигнала	3 mA ... 100 mA

Суммарный ток

≤ 12 A

Срок службы механических компонентов

1 x 105 циклов срабатывания

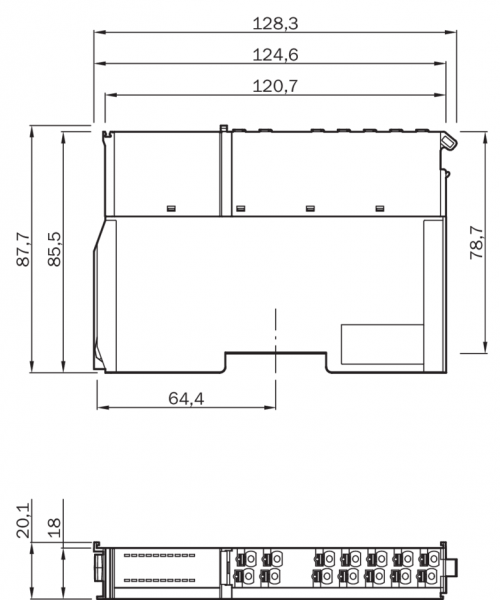

Габаритный чертеж ReLy RLY3-OSSD1 для световой завесы безопасности с контролем контакторов Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство ReLy

Размеры (Ш x В x Г)	18 mm x 124,6 mm x 85,5 mm
Вес	130 g
