Показать всё Скрыть всё

• Характеристики

  Размеры (Ш x В x Г)	15 mm x 62 mm x 60 mm
  Дистанция обнаружения	13 mm
  Допуск области сканирования	± 1 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, белый 1)
  Длина волны	450 nm ... 650 nm
  Размер светового пятна	0,8 mm x 3 mm

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 100 mA 3)
  Оценка	≤ 20 µs 4)
  Неустойчивость	≤ 10 µs
  Дискретный выход (напряжение)	PNP/NPN, push-pull
  Выходной ток Iмакс.	< 100 mA
  Вход, настройка (ET)	Run: U < 2 V Teach: U = 10 V ... < UV
  Тип подключения	Разъем М12, 8-конт.
  Класс защиты	II 5)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Подавление импульсных помех Выходы с защитой от короткого замыкания
  Тип защиты	IP67
  Вес	400 g
  Материал корпуса	Алюминий (анодированный)

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) Расчетное напряжение постоянного тока 32 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +60 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

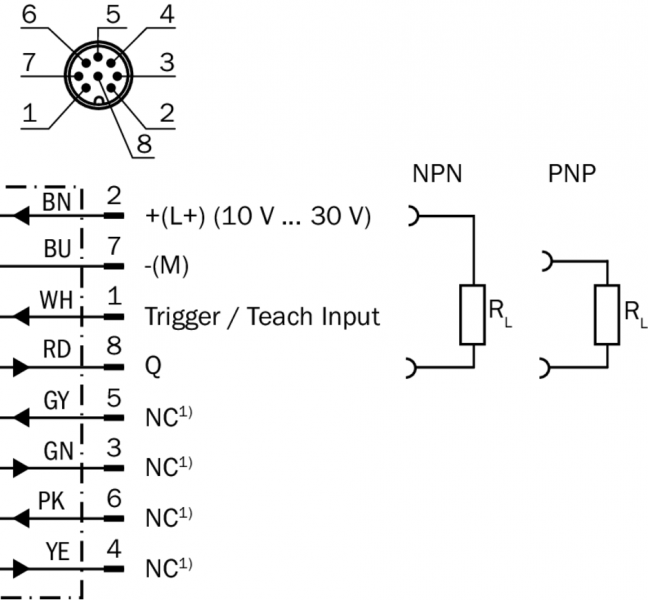

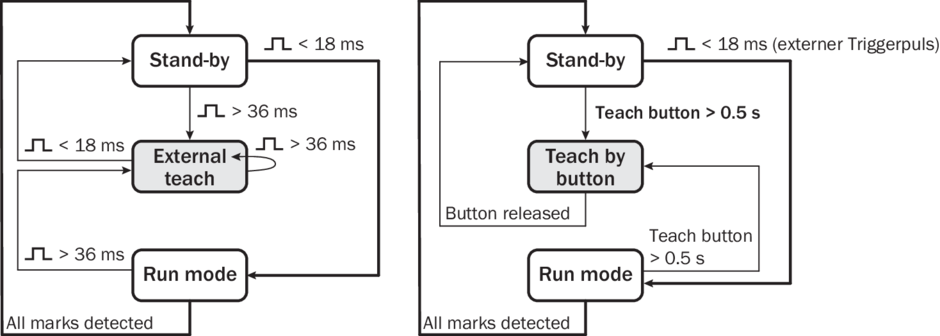

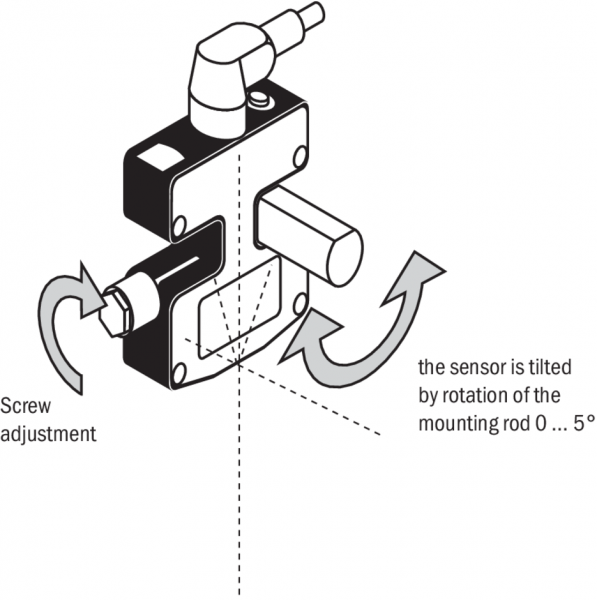

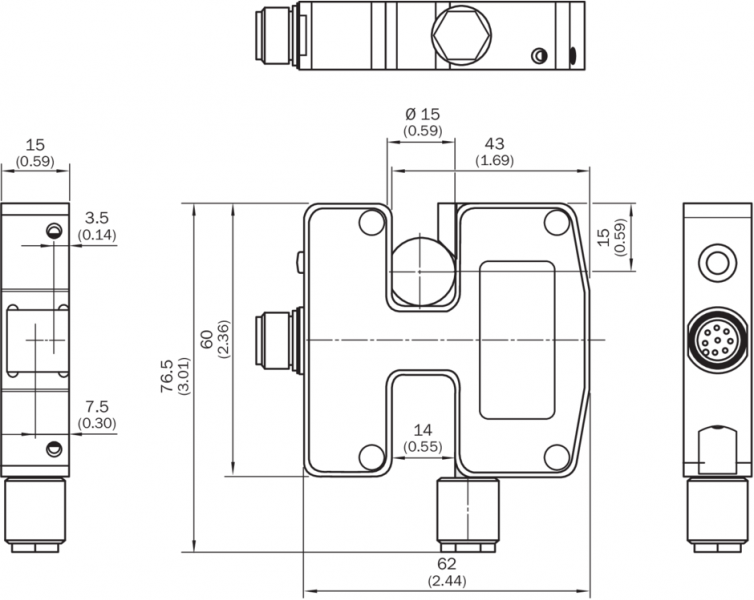

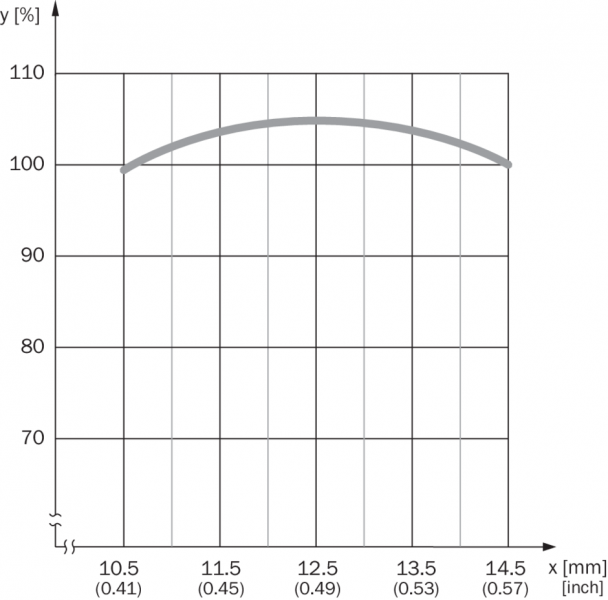

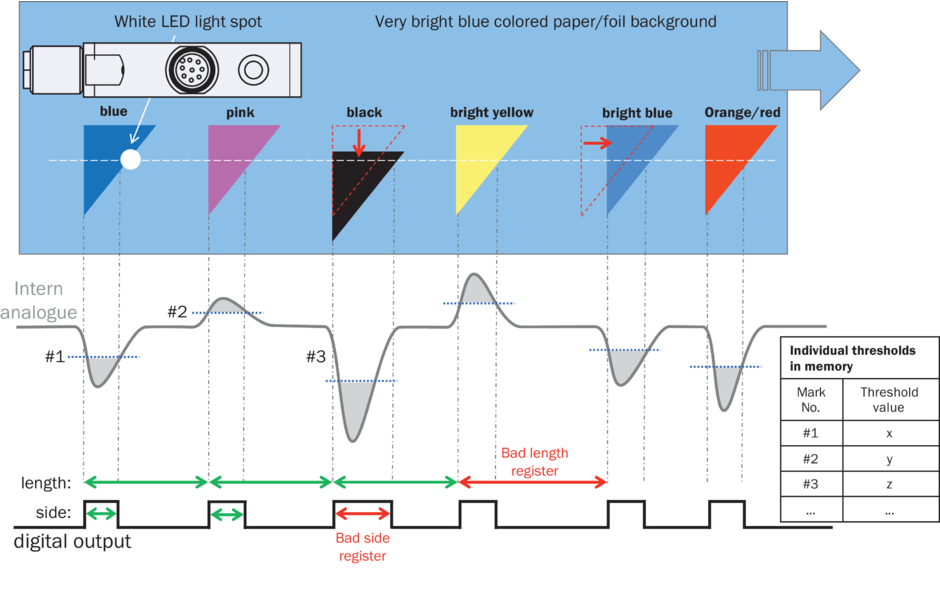

Габаритный чертеж тип и схема подключения Дистанция обнаружения блок-схема инструкции по монтажу принцип действия Вид: Галерея Список Показать всё Скрыть всё
